Ostatnio budownictwo wysokościowe jest wyraźnie zdominowane przez zastosowanie drewna, jako materiału najbardziej ekologicznego i przyjaznego środowisku. Inicjator projektu, Nexity Resolutely, jest zaangażowany w konstruktywne rozwiązania budowlane, przyczyniające się do zmniejszenia emisji dwutlenku węgla, poprzez stosowanie materiałów opatrzonych odpowiednimi etykietami i popartych certyfikatami, wykorzystanych w kilku projektach obiektów biurowych i handlowych z drewna. Należy do nich również Palazzo Meridia w Nicei. Jest to obecnie najwyższy budynek biurowy z drewna klejonego warstwowo we Francji. Za projekt, dostawę i montaż konstrukcji drewnianej odpowiedzialny był klient firmy Dlubal, firma CBS-Lifteam.
Palazzo Meridia to 10-kondygnacyjny budynek biurowy, w którym 9 kondygnacji jest drewnianych. Przy całkowitej wysokości 115 m, powierzchnia gruntu ma 181 m długości i 56 m szerokości. Piwnica, w której znajduje się 31 miejsc parkingowych, piętro oraz dwie klatki schodowe wykonane są z betonu zbrojonego. Niezwykła, otwarta metalowa fasada wspiera korytarze i pozwala roślinom wspinać się po fasadzie.
Architecture-Studio, Francja
www.architecture-studio.fr
Palazzo Meridia to 10-kondygnacyjny budynek biurowy, w którym 9 kondygnacji jest drewnianych. Przy całkowitej wysokości 115 m, powierzchnia gruntu ma 181 m długości i 56 m szerokości. Piwnica, w której znajduje się 31 miejsc parkingowych, piętro oraz dwie klatki schodowe wykonane są z betonu zbrojonego. Niezwykła, otwarta metalowa fasada wspiera korytarze i pozwala roślinom wspinać się po fasadzie.
Architecture-Studio, Francja
www.architecture-studio.fr
Podmodele

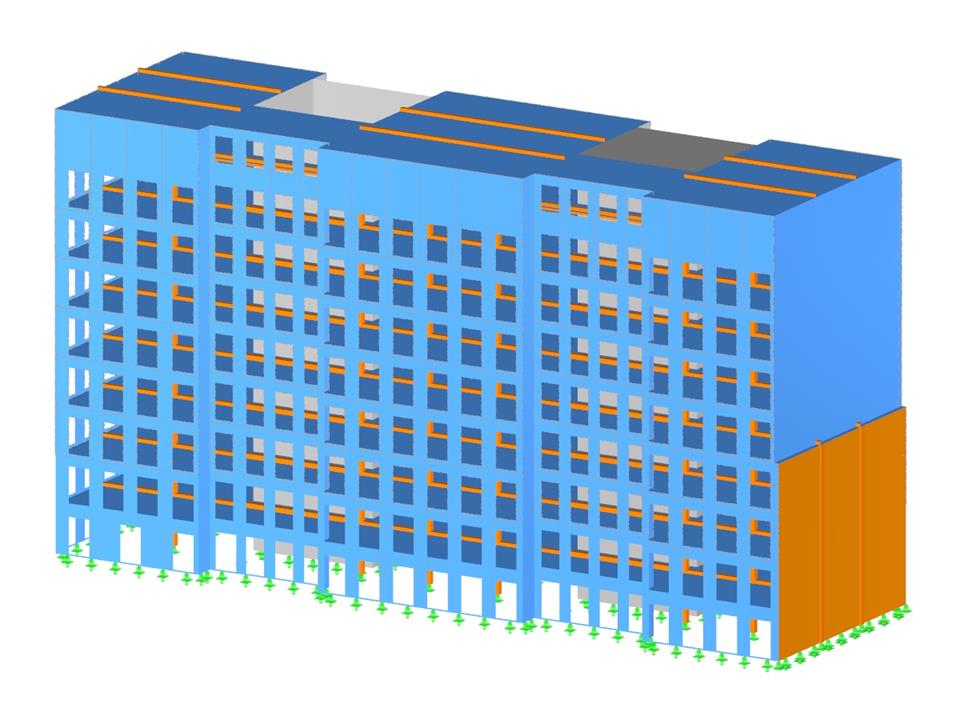

10-kondygnacyjny budynek biurowy z drewna i betonu
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 4636 |
Liczba linii | 4143 |
Liczba prętów | 576 |
Liczba powierzchni | 571 |
Ilość przypadków obciążenia | 13 |
Ilość KO | 317 |
Liczba kombinacji wyników | 3 |
Ciężar całkowity | 2452,190 t |
Wymiary (metryczne) | 55,350 x 17,250 x 30,490 m |
Wymiary (imperialne) | 181.59 x 56.59 x 100.03 feet |
Wersja programu | 5.19.01 |
