W październiku 2013 r. W południowej części Starego Miasta w Wolfratshausen w Niemczech został otwarty most dla pieszych i rowerzystów, który został wybudowany przez rzekę Loisach. Most połączy istniejące drogi po obu stronach rzeki. Konstrukcja mostu jest jednoprzęsłowa, Konstrukcja ma szerokość 9,84 m i rozpiętość 40 cm.
Biuro inżynierskie Robert Buxbaum, Wolfratshausen
www.ib-buxbaum.de

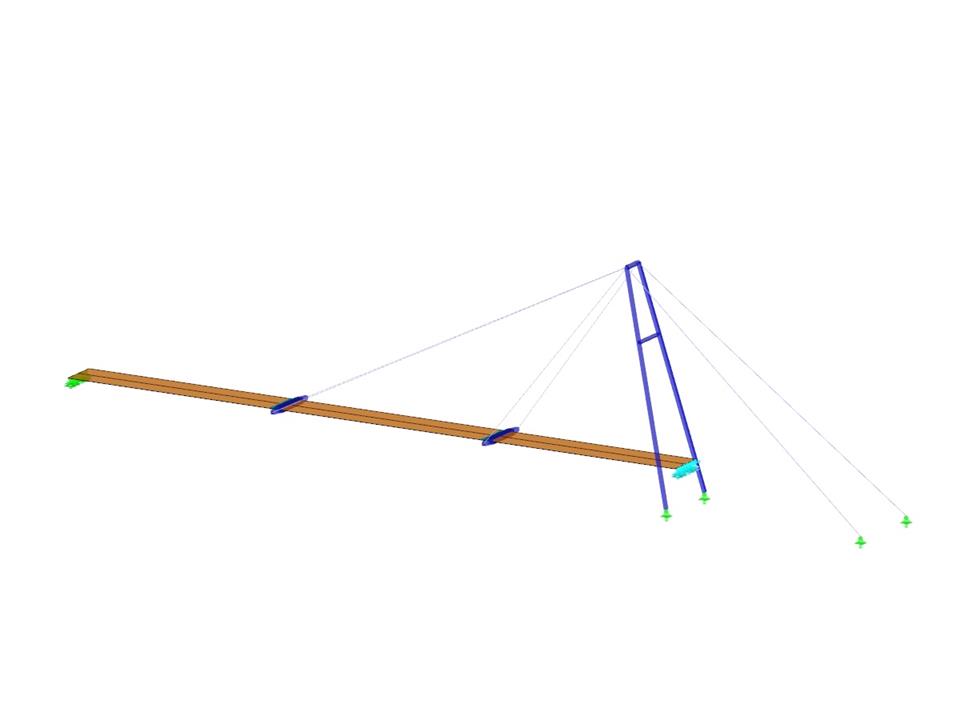

Model mostu podwieszonego w RFEM z widocznym odkształceniem (© IB Robert Buxbaum)
Biuro inżynierskie Robert Buxbaum, Wolfratshausen
www.ib-buxbaum.de
Model mostu podwieszonego w RFEM z widocznym odkształceniem (© IB Robert Buxbaum)
Most podwieszony
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 40 |
| Liczba linii | 50 |
| Liczba prętów | 28 |
| Liczba powierzchni | 3 |
| Ilość przypadków obciążenia | 13 |
| Ilość KO | 38 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 40,185 t |
| Wymiary (metryczne) | 61,500 x 6,500 x 15,750 m |
| Wymiary (imperialne) | 201.77 x 21.33 x 51.67 feet |
| Wersja programu | 5.02.00 |
