Pod koniec 2013 roku w szwajcarskim mieście Aarau powstała wyjątkowa konstrukcja zadaszenia dworca autobusowego. Pokrycie dachowe jest półprzezroczyste i ma kształt chmury. Jego objętość wynosi 6,920 ft³ i zajmuje powierzchnię 11,517 ft².
Analiza statyczno -wytrzymałościowa, planowanie warsztatowe dla stali, membran, kabli, dział specjalistyczny + kontrola jakości
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Niemcy
www.form-tl.de

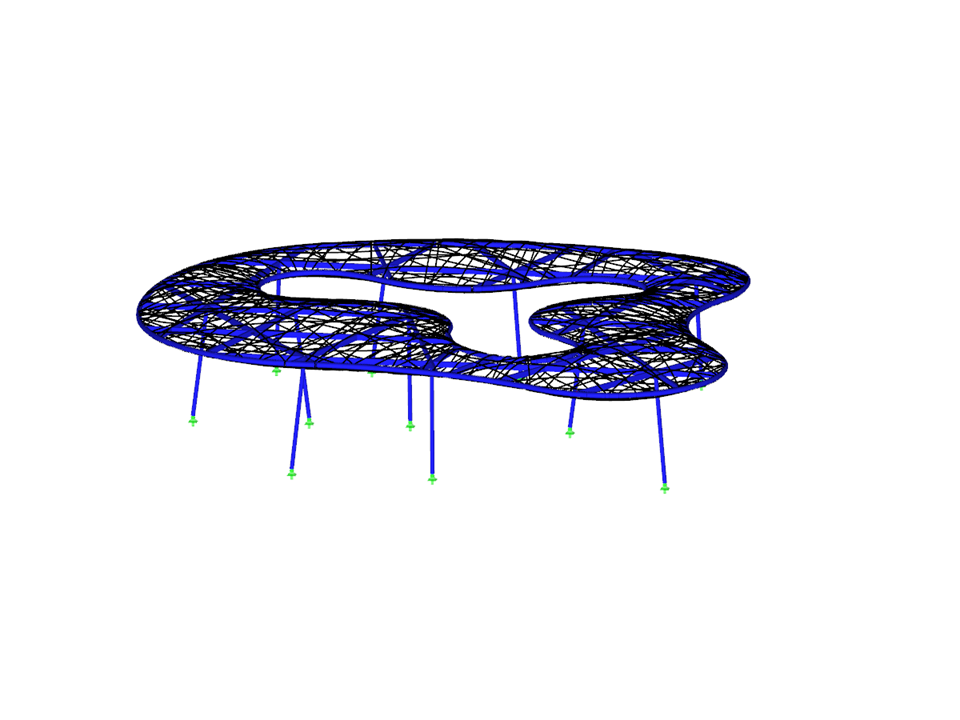

3D-Modell des Bushofes in RSTAB (© formTL)
Analiza statyczno -wytrzymałościowa, planowanie warsztatowe dla stali, membran, kabli, dział specjalistyczny + kontrola jakości
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Niemcy
www.form-tl.de
3D-Modell des Bushofes in RSTAB (© formTL)
Konstrukcja membranowa dachu
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 6796 |
| Liczba prętów | 9545 |
| Ciężar całkowity | 59,658 t |
| Wymiary (metryczne) | 46,164 x 38,814 x 9,803 m |
| Wymiary (imperialne) | 151.46 x 127.34 x 32.16 feet |
| Wersja programu | 8.03.00 |
