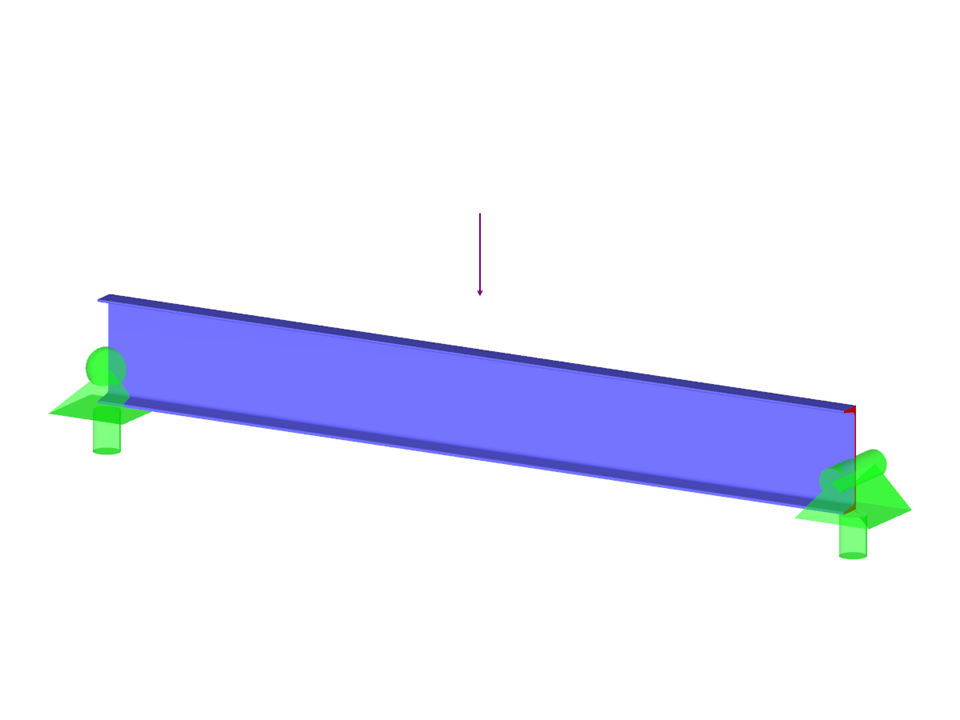

Na rysunku 1 pokazano belkę ASTM A992 W 24x62 o ścinaniu na końcu 48 000 i 145 000 kips od obciążenia stałego i zmiennego. Sprawdź dostępną wytrzymałość na ścinanie belki wybranej na podstawie LRFD i ASD.
Przykład weryfikacji 001005 | 4
Liczba węzłów | 2 |
Liczba linii | 1 |
Liczba prętów | 1 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 2 |
Ciężar całkowity | 0,154 t |
Wymiary (metryczne) | 3,703 x 0,655 x 0,655 m |
Wymiary (imperialne) | 12.15 x 2.15 x 2.15 feet |
Wersja programu | 5.16.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Modele z programów RFEM i RSTAB mogą być zapisywane jako modele 3D glTF (formaty *.glb i *.glTF). Obejrzyj szczegółowo modele w 3D w przeglądarce 3D firmy Google lub Babylon. Na "spacer" po konstrukcji zabierz okulary VR, takie jak Oculus.
Modele 3D glTF można zintegrować z własną stroną internetową za pomocą JavaScript, zgodnie z poniższą instrukcją (tak jak na stronie Dlubal Models do pobrania): "Łatwe wyświetlanie interaktywnych modeli 3D w Internecie i w AR" .
Opcja Tryb nagrywania lotu umożliwia lot przez konstrukcję w programie RFEM i RSTAB. Przy użyciu klawiatury można kontrolować kierunek i prędkość lotu. Dodatkowo można zapisać przebieg całego lotu jako film wideo.
Bezpośredni interfejs z programem Revit umożliwia aktualizację modelu Revit w sposób analogiczny do zmian wprowadzonych w programie RFEM lub RSTAB. W zależności od modyfikacji obiekty w Revit mogą wymagać ponownego wygenerowania (usunięcie obiektu i ponowne wygenerowanie). Ponowne wygenerowanie odbywa się na podstawie modelu RFEM / RSTAB.
Aby uniknąć ponownego generowania, należy aktywować pole wyboru 'Aktualizować tylko materiały, grubości i przekroje'. W takim przypadku dostosowywane są tylko właściwości obiektów. Zmiany w materiale, grubości powierzchni i przekroju w tym przypadku nie są jednak uwzględniane.
Propozycja zbrojenia z RF-/CONCRETE Members może zostać wyeksportowana do Revit. Aktualnie obsługiwane są przekroje prostokątne i okrągłe.
Pręty zbrojeniowe można modyfikować w programie Revit.
