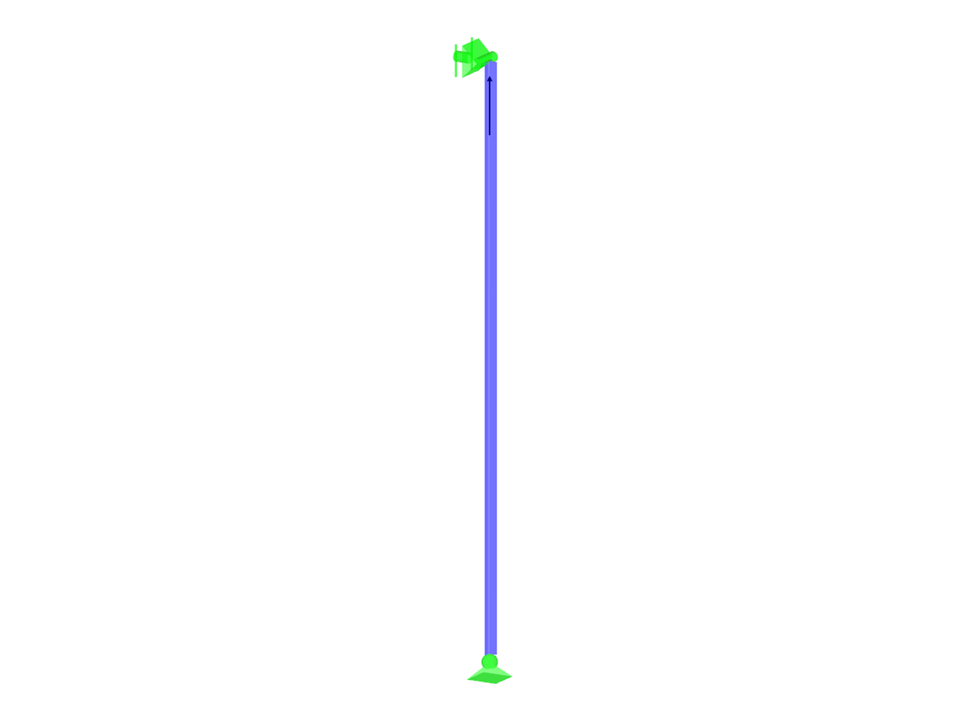

Wybrano pręt w kształcie litery W zgodny z ASTM A992 tak, aby przeniósł ciężar własny 30 000 kN i obciążenie użytkowe rozciągające 90 000 kN. Zweryfikuj wytrzymałość pręta za pomocą LRFD i ASD.
Przykład weryfikacji 001002 | 3
Liczba węzłów | 2 |
Liczba linii | 1 |
Liczba prętów | 1 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 2 |
Ciężar całkowity | 0,270 t |
Wymiary (metryczne) | 0,655 x 0,655 x 9,799 m |
Wymiary (imperialne) | 2.15 x 2.15 x 32.15 feet |
Wersja programu | 5.16.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
