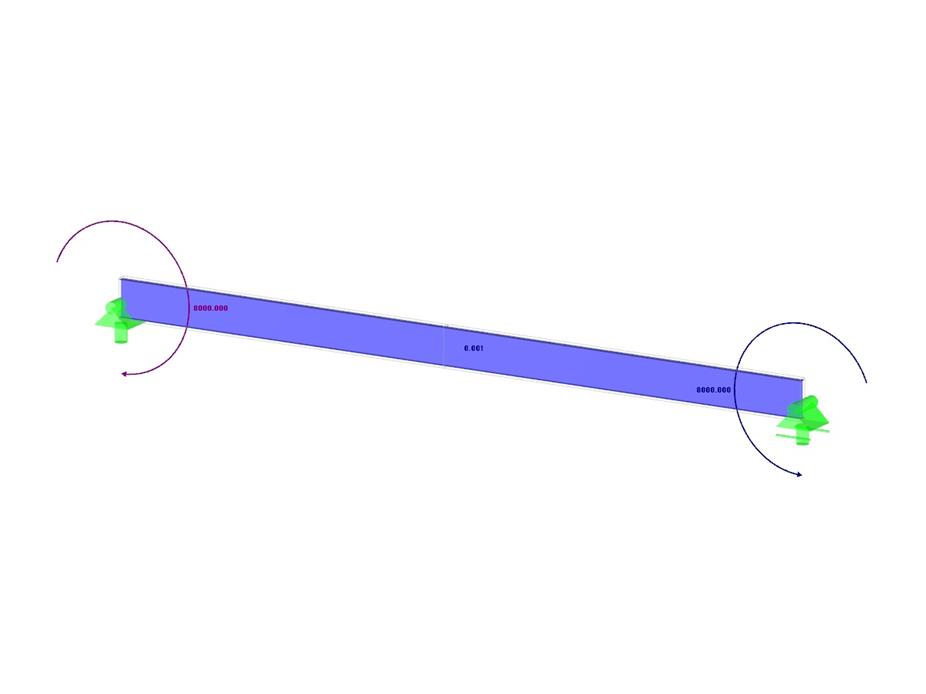

Belka swobodnie podparta jest obciążana metodą czystego zginania. Należy określić obciążenie krytyczne i odpowiadający mu współczynnik obciążenia z uwagi na zwichrzenie.
Przykład weryfikacji 000095 | 4
Liczba węzłów | 3 |
Liczba prętów | 2 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,271 t |
Wymiary (metryczne) | 10,087 x 0,087 x 0,087 m |
Wymiary (imperialne) | 33.09 x 0.29 x 0.29 feet |
Wersja programu | 8.19.01 |
