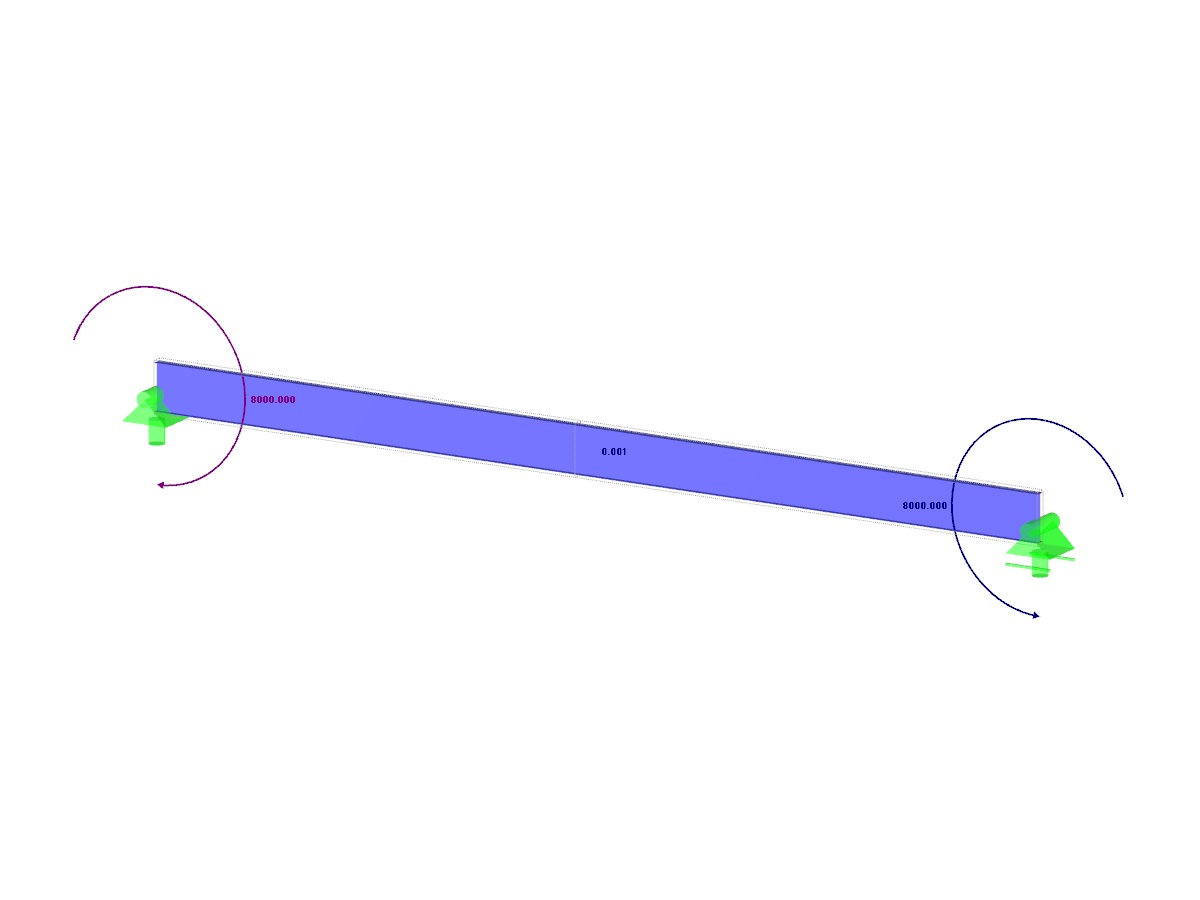

Una trave semplicemente vincolata viene caricata per flessione pura. Determina il carico critico e il coefficiente di carico corrispondente dovuto all'instabilità laterale.
Esempio di verifica 000095 | 4
Numero di nodi | 3 |
Numero di aste | 2 |
Numero di casi di carico | 1 |
Peso totale | 0,271 t |
Dimensioni (metriche) | 10.087 x 0.087 x 0.087 m |
Dimensioni (imperiali) | 33.09 x 0.29 x 0.29 feet |
Versione del programma | 8.19.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
