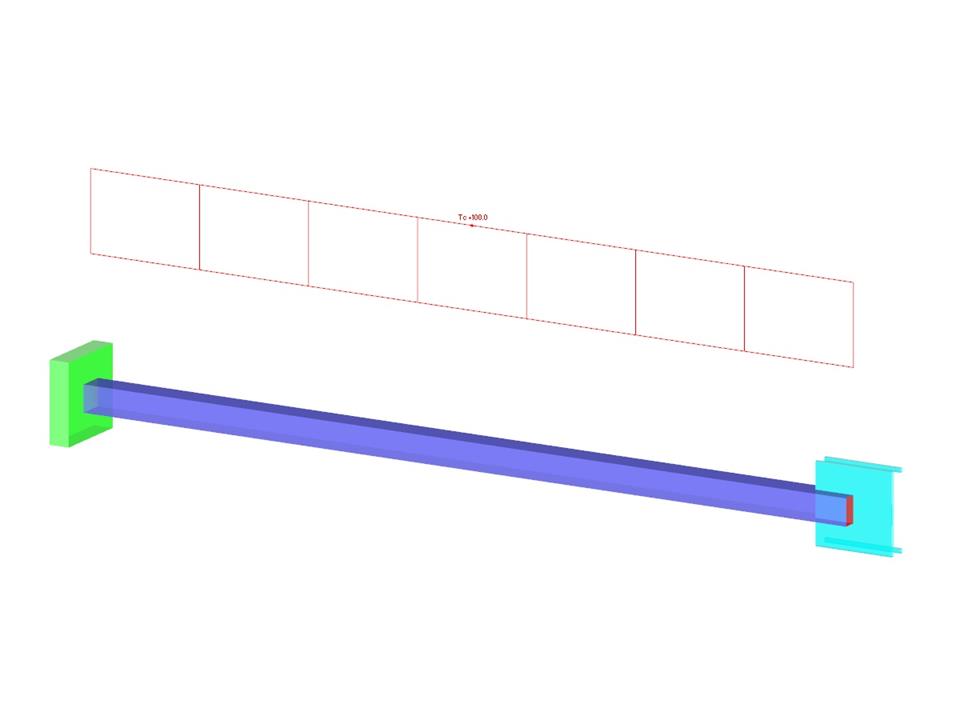

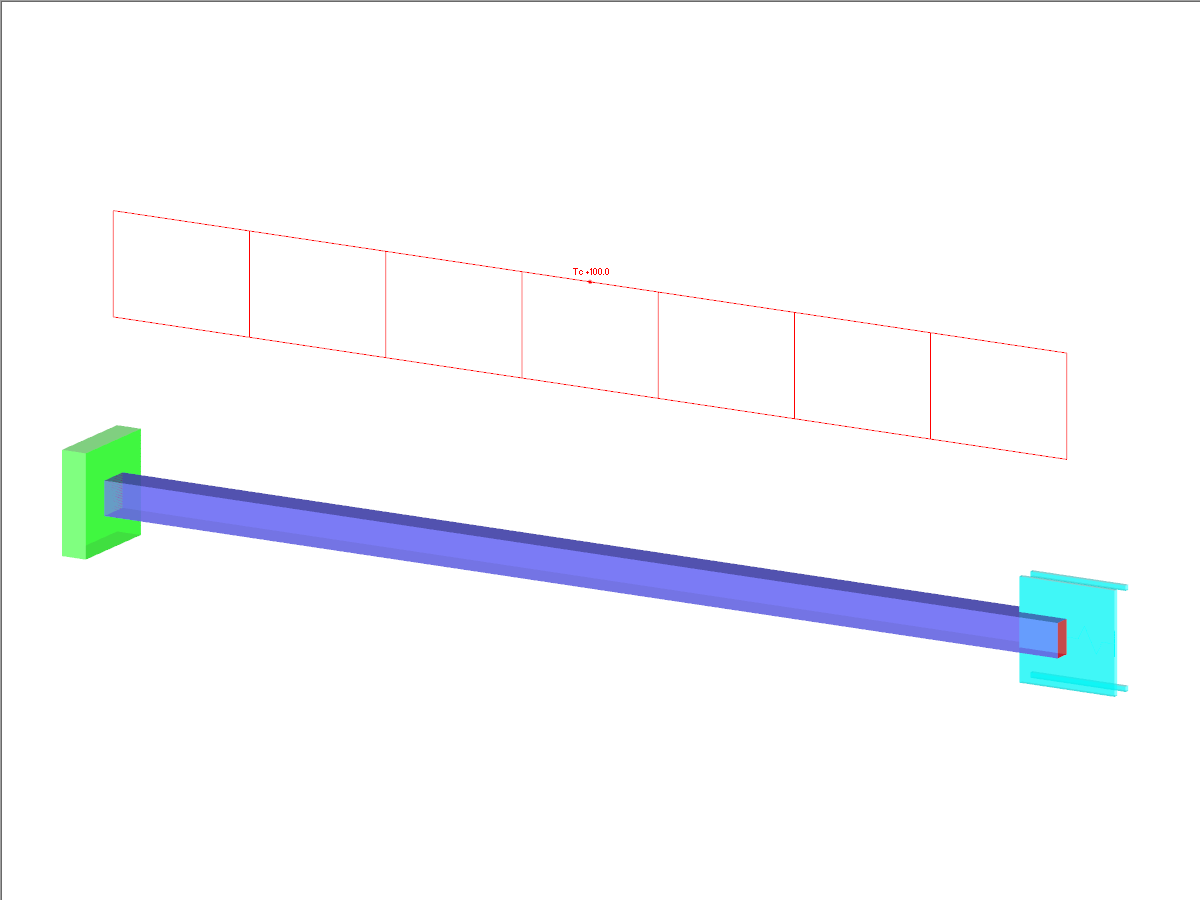

Stalowy pręt między dwiema sztywnymi podporami ze szczeliną jest obciążony różnicą temperatur. Zdefiniuj całkowite odkształcenie pręta i jego wewnętrzną siłę osiową, pomijając ciężar własny.
Przykład weryfikacji 000077 | 2
Liczba węzłów | 2 |
Liczba prętów | 1 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,000 t |
Wymiary (metryczne) | 0,800 x 0,500 x 0,500 m |
Wymiary (imperialne) | 2.62 x 1.64 x 1.64 feet |
Wersja programu | 8.10.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
