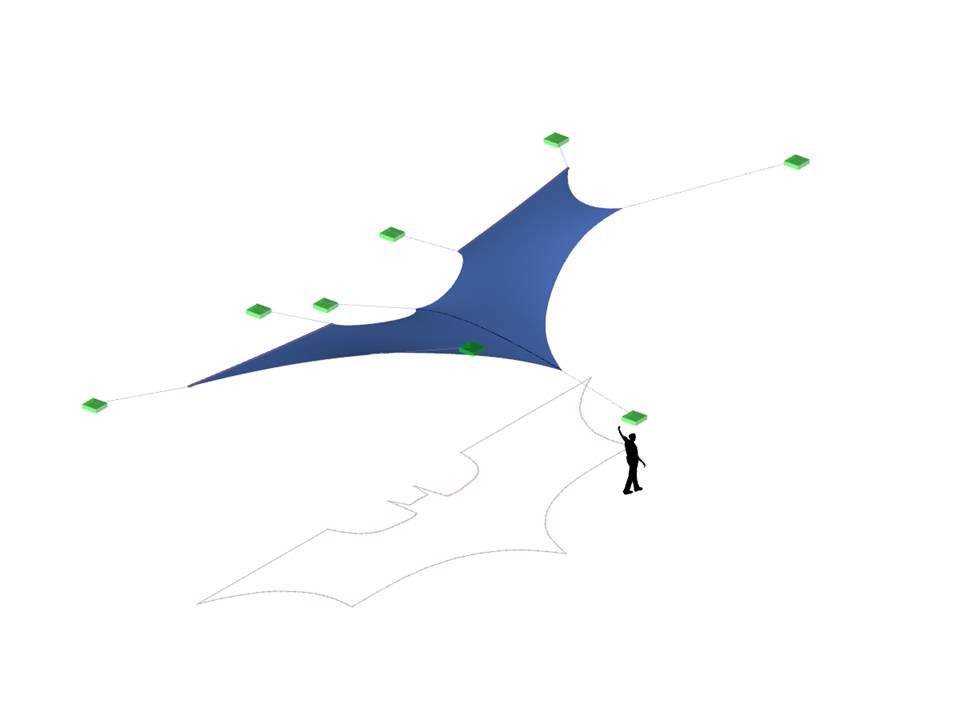

Dach membranowy z kablami
Liczba węzłów | 16 |
Liczba linii | 17 |
Liczba prętów | 16 |
Liczba powierzchni | 2 |
Ilość przypadków obciążenia | 3 |
Ciężar całkowity | 0,140 t |
Wymiary (metryczne) | 20,764 x 11,300 x 5,500 m |
Wymiary (imperialne) | 68.12 x 37.07 x 18.04 feet |
Wersja programu | 5.22.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
![Podstawowe kształty konstrukcji membranowych [1]](/pl/webimage/009595/2419506/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
![Wygeneruj sieć łańcuchową](/pl/webimage/009135/2417181/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
![Ogólne dane](/pl/webimage/009780/467741/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Vernetzung von Membranen](/pl/webimage/009962/2421639/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Aktivierte Darstellungsoption: Topologie auf der Formfindungsform](/pl/webimage/006807/1584417/ff-png.png?mw=512&hash=3598d8d347ad08423cf21dc589c008063335d34d)
Po aktywowaniu opcji 'Topologia na formie form-finding' w Nawigatorze projektu - Wyświetlanie, model jest optymalizowany w oparciu o geometrię form-finding. Na przykład obciążenia są wyświetlane w odniesieniu do odkształconego układu.
![Funktion "Form anzeigen" im Kontextmenü](/pl/webimage/006853/604060/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Włączenie opcji 'Pokazać znajdowanie kształtu' w menu kontekstowym powoduje automatyczne wstępne znajdowanie kształtu zgodnie z zapisanymi właściwościami znajdowania kształtu w przypadku zmiany konstrukcji powierzchni membranowych. Ten interaktywny tryb graficzny jest oparty na metodzie gęstości sił.
Więcej informacji FAQ![Element 002666 | Typ obciążenia stojącego](/pl/webimage/043928/3609971/43928.png?mw=512&hash=a23958c2b4b6d28b10dc15b053d00a53b2f20036)
Wprowadzenie typu obciążenia Woda stojąca umożliwia symulację oddziaływań deszczu na powierzchnie wielokrotnie zakrzywione, z uwzględnieniem przemieszczeń według analizy dużych odkształceń.
Ten numeryczny proces analizy deszczowej analizuje przypisaną geometrię powierzchni i określa, które składowe wody deszczowej spływają, a które gromadzą się w postaci kałuży (kieszeni wodnych) na powierzchni. Rozmiar kałuży powoduje wówczas odpowiednie obciążenie pionowe do analizy statyczno-wytrzymałościowej.
Funkcja ta jest przeznaczona do analizy w przybliżeniu poziomych geometrii dachów membranowych pod obciążeniem deszczem.
Przejdź do filmu![Uwzględnij stan początkowy](/pl/webimage/023013/3113695/Consider_Initial_State.png?mw=512&hash=114555a41d6dca91bfa180e208bf9e4e8f566bed)
W porównaniu z modułem dodatkowym RF-FORM-FINDING (RFEM 5), do modułu Form-Finding dla programu RFEM 6 dodano następujące nowe funkcje:
- Określenie wszystkich warunków brzegowych dotyczących obciążenia dla analizy znajdowania kształtu (form-finding) w pojedynczym przypadku obciążenia
- Przechowywanie wyników analizy znajdowania kształtu jako stanu początkowego z możliwością późniejszego wykorzystania przy dalszej analizie modelu
- Automatyczne przypisywanie stanu początkowego z analizy znajdowania kształtu do wszystkich sytuacji obciążeniowych w sytuacji obliczeniowej za pomocą kreatorów kombinacji
- Dodatkowe geometryczne warunki brzegowe dla prętów (długość elementu nieobciążonego, maksymalny zwis w pionie, zwis w pionie w najniższym punkcie punkcie)
- Dodatkowe warunki brzegowe z uwagi na obciążenie w analizie znajdowania kształtu dla prętów (maksymalna siła w pręcie, minimalna siła w pręcie, rozciągająca składowa pozioma, rozciąganie na i-końcu, rozciąganie na końcu j, minimalne rozciąganie na końcu i, minimalne rozciąganie na końcu j)
- Typ materiału „Tkanina” i „Folia” w bibliotece materiałów
- Równoległe analizy znajdowania kształtu w jednym modelu
- Symulacja kolejnych etapów znajdowania kształtów w połączeniu z rozszerzeniem Analiza etapów konstrukcji (CSA)
