W tym krótkim samouczku wideo pokazano, jak projektować i obliczać konstrukcje membranowe za pomocą modułu dodatkowego RF-FORM-FINDING w programie RFEM. Obliczenia są wykonywane zgodnie z metodą URS (Updated Reference Strategy).

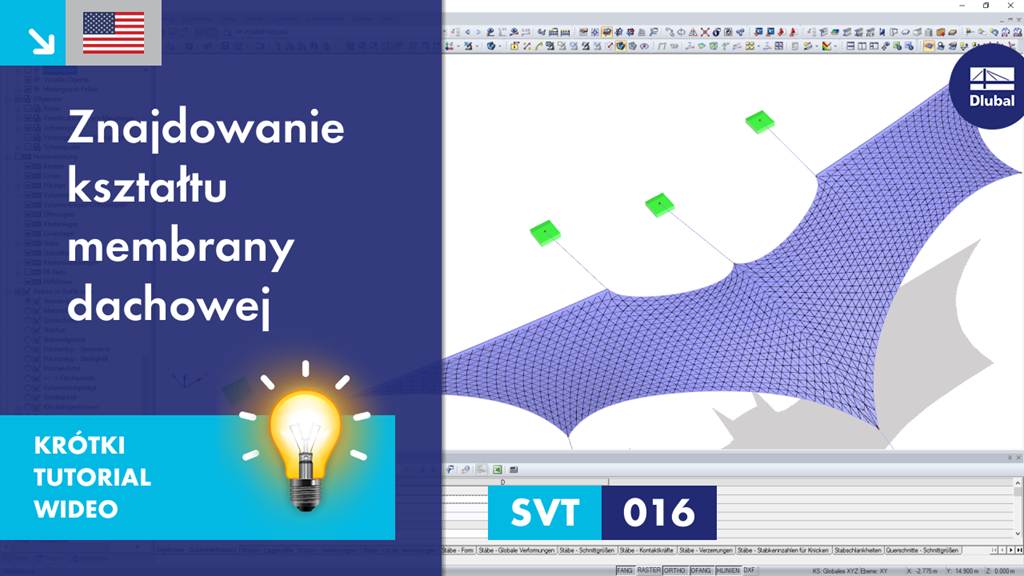

SVT 016 | Znajdowanie kształtu membrany dachowej
![Ogólne dane](/pl/webimage/009780/467741/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Wygeneruj sieć łańcuchową](/pl/webimage/009135/2417181/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
![Rysunek 1: Symulacja przepływu wiatru we współczesnym mieście z wykorzystaniem RWIND](/pl/webimage/042766/3563251/10.png?mw=512&hash=fe9104cccd682c4804f57c32af54a6db2de16ef8)
![Aktivierte Darstellungsoption: Topologie auf der Formfindungsform](/pl/webimage/006807/1584417/ff-png.png?mw=512&hash=3598d8d347ad08423cf21dc589c008063335d34d)
Po aktywowaniu opcji 'Topologia na formie form-finding' w Nawigatorze projektu - Wyświetlanie, model jest optymalizowany w oparciu o geometrię form-finding. Na przykład obciążenia są wyświetlane w odniesieniu do odkształconego układu.
![Element 002666 | Typ obciążenia stojącego](/pl/webimage/043928/3609971/43928.png?mw=512&hash=a23958c2b4b6d28b10dc15b053d00a53b2f20036)
Wprowadzenie typu obciążenia Woda stojąca umożliwia symulację oddziaływań deszczu na powierzchnie wielokrotnie zakrzywione, z uwzględnieniem przemieszczeń według analizy dużych odkształceń.
Ten numeryczny proces analizy deszczowej analizuje przypisaną geometrię powierzchni i określa, które składowe wody deszczowej spływają, a które gromadzą się w postaci kałuży (kieszeni wodnych) na powierzchni. Rozmiar kałuży powoduje wówczas odpowiednie obciążenie pionowe do analizy statyczno-wytrzymałościowej.
Funkcja ta jest przeznaczona do analizy w przybliżeniu poziomych geometrii dachów membranowych pod obciążeniem deszczem.
Przejdź do filmu![Uwzględnij stan początkowy](/pl/webimage/023013/3113695/Consider_Initial_State.png?mw=512&hash=114555a41d6dca91bfa180e208bf9e4e8f566bed)
W porównaniu z modułem dodatkowym RF-FORM-FINDING (RFEM 5), do modułu Form-Finding dla programu RFEM 6 dodano następujące nowe funkcje:
- Określenie wszystkich warunków brzegowych dotyczących obciążenia dla analizy znajdowania kształtu (form-finding) w pojedynczym przypadku obciążenia
- Przechowywanie wyników analizy znajdowania kształtu jako stanu początkowego z możliwością późniejszego wykorzystania przy dalszej analizie modelu
- Automatyczne przypisywanie stanu początkowego z analizy znajdowania kształtu do wszystkich sytuacji obciążeniowych w sytuacji obliczeniowej za pomocą kreatorów kombinacji
- Dodatkowe geometryczne warunki brzegowe dla prętów (długość elementu nieobciążonego, maksymalny zwis w pionie, zwis w pionie w najniższym punkcie punkcie)
- Dodatkowe warunki brzegowe z uwagi na obciążenie w analizie znajdowania kształtu dla prętów (maksymalna siła w pręcie, minimalna siła w pręcie, rozciągająca składowa pozioma, rozciąganie na i-końcu, rozciąganie na końcu j, minimalne rozciąganie na końcu i, minimalne rozciąganie na końcu j)
- Typ materiału „Tkanina” i „Folia” w bibliotece materiałów
- Równoległe analizy znajdowania kształtu w jednym modelu
- Symulacja kolejnych etapów znajdowania kształtów w połączeniu z rozszerzeniem Analiza etapów konstrukcji (CSA)
![Obciążenie powierzchniowe](/pl/webimage/023011/3113690/Surface_Loads.png?mw=512&hash=3609b87dc69ad0aa98206e116bb29e2e0c3b1bd4)
Po aktywowaniu rozszerzenia Form-Finding w Danych ogólnych, efekt znajdowania kształtu jest przypisywany do przypadków obciążeń z kategorią przypadków obciążenia "Sprężenie" w połączeniu z obciążeniami od znajdowania kształtu od pręta, powierzchni i bryły wczytaj katalog. Jest to przypadek obciążenia wstępnego naprężenia. Przekształca się on zatem w analizę znajdowania kształtu dla całego modelu ze zdefiniowanymi w nim wszystkimi elementami prętowymi, powierzchniowymi i bryłowymi. Do znajdowania kształtu odpowiednich elementów prętowych i membranowych dochodzi się w całym modelu za pomocą specjalnych obciążeń w zakresie znajdowania kształtu i regularnych definicji obciążeń. Te obciążenia znajdowania kształtu opisują oczekiwany stan odkształcenia lub siły po wyszukaniu kształtu w elementach. Obciążenia regularne opisują zewnętrzne obciążenie całego układu.
