4.6 Decydujące siły wewnętrzne wg pręta

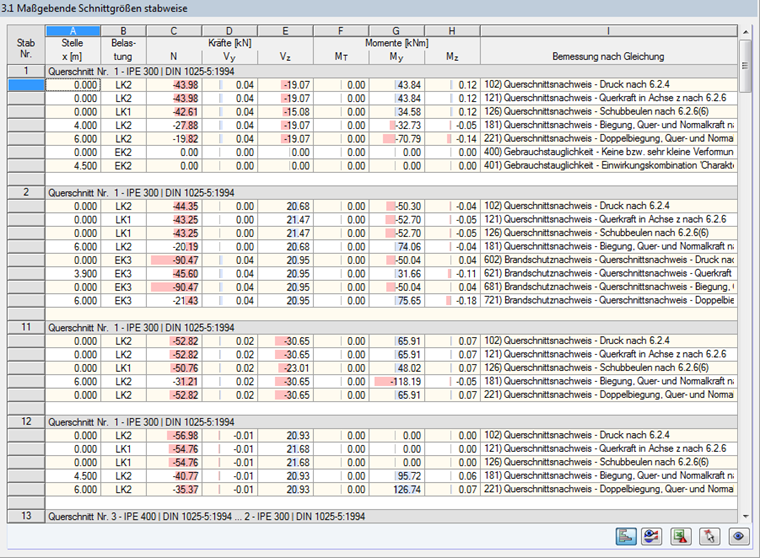

Rysunek 4.8 Okno 3.1 Decydujące siły wewnętrzne wg pręta

Dla każdego pręta w tym oknie wyświetlane są główne siły wewnętrzne, czyli siły i momenty, które powodują maksymalne wykorzystanie poszczególnych konstrukcji.

Miejsce x

W tej kolumnie wyświetlane jest położenie x pręta, w którym występuje maksymalny współczynnik obliczeniowy.

Obciążenie

W tej kolumnie wyświetlane są numery przypadku obciążeń oraz kombinacji obciążeń lub wyników, których siły wewnętrzne powodują uzyskanie maksymalnego stosunku obliczeniowego.

Siły / Momenty

W tej kolumnie wyświetlane są dla każdej pręta siły osiowe i tnące, a także momenty skręcające i zginające tworzące maksymalne przełożenia w odpowiednich przekrojach, analizy stateczności, obliczenia stanu granicznego użytkowalności oraz obliczenia odporności ogniowej.

Wymiarowanie wg równania

Ostatnia kolumna zawiera informacje dotyczące typów obliczeń i równań stosowanych do wymiarowania zgodnie z rysunkiem [1] , [2] lub [3] .

Literatura
[1] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
[2] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall. Beuth Verlag GmbH, Berlin, 2010.
[3] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-4: Ergänzende Regeln zur Anwendung von nichtrostenden Stählen. Beuth Verlag GmbH, Berlin, 2007.
