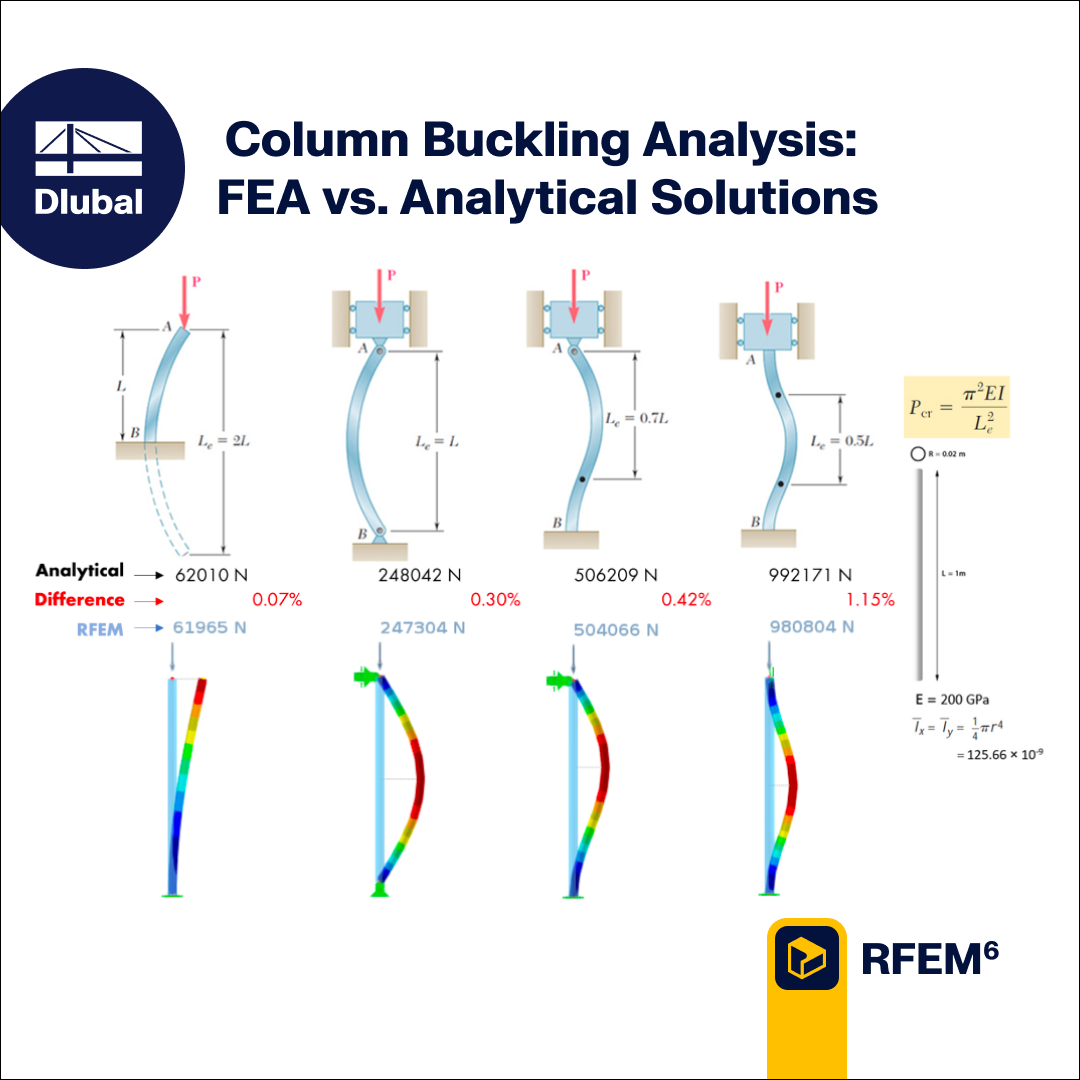

Analiza wyboczenia słupa: MES a rozwiązania analityczne
Na stateczność smukłych słupów pod obciążeniem osiowym duży wpływ mają ich warunki brzegowe. W porównaniu tym analizowane są cztery podstawowe przypadki:
✅ Utwierdzony-wolny
✅Przegub-przegub
✅Utwierdzony-przegubowy
✅Utwierdzenie-utwierdzenie
Wykorzystując wzór Eulera na obciążenie krytyczne dla rozwiązania analitycznego, wyniki są porównywane z wartościami liczbowymi uzyskanymi z #RFEM przez #DlubalSoftware. Zaobserwowane różnice, wynoszące od 0,07% do 1,15%, wskazują na dużą zgodność między teorią a analizą elementów skończonych (MES).
