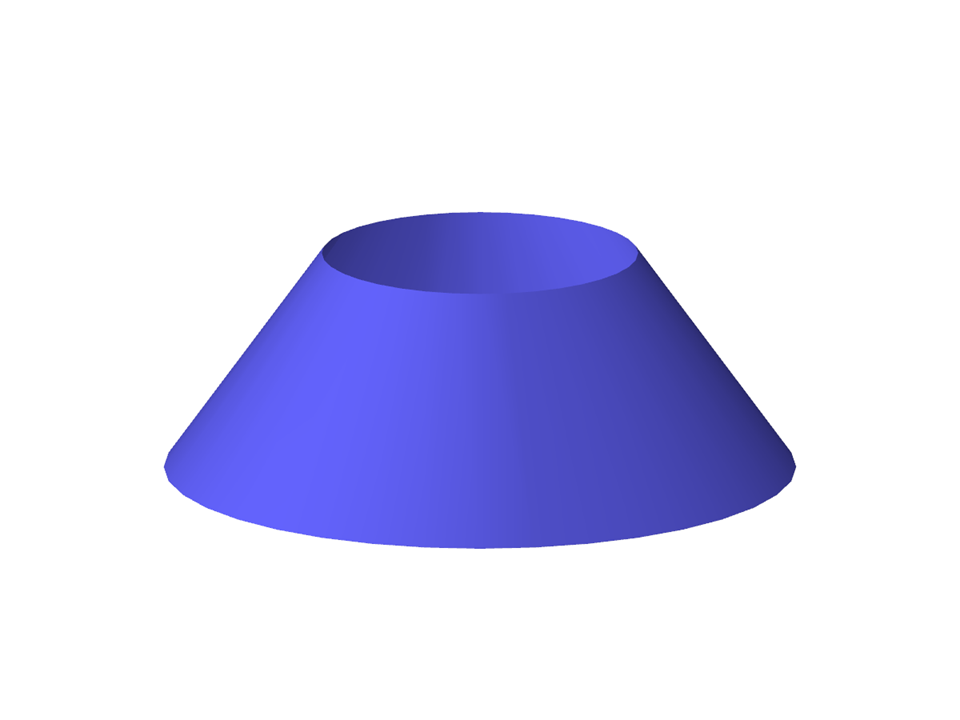

Superfice di rivoluzione
  • Descrizione
  • Recensioni (0)

Questo modello mostra una superficie di rotazione con geometria uniformemente curvata. La realizzazione precisa della superficie è visualizzata tramite una rappresentazione tridimensionale che ne evidenzia la morbidezza e la continuità della curvatura. L'integrazione di informazioni visive chiarisce il design chiaro e la realizzazione tecnica della superficie di rotazione. Tutti i dati si basano sui parametri di modello rilevanti.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Superficie di rotazione a curvatura uniforme

Numero di nodi 8
Numero di linee 4
Numero di superfici 1
Peso totale 31,822 t
Dimensioni (metriche) 36.542 x 36.432 x 22.497 m
Dimensioni (imperiali) 119.89 x 119.53 x 73.81 feet
Versione del programma 5.24.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
