Quando guardo i risultati delle analisi degli spostamenti generalizzati nello SLE dei moduli aggiuntivi nella finestra di lavoro di RSTAB, risulta un valore più alto per la deformazione locale e globale nella direzione Z rispetto ai moduli aggiuntivi.

Question

Quando guardo i risultati delle analisi degli spostamenti generalizzati nello SLE dei moduli aggiuntivi nella finestra di lavoro di RSTAB, risulta un valore pi&#249; alto per la deformazione locale e globale nella direzione Z rispetto ai moduli aggiuntivi.

Accepted Answer

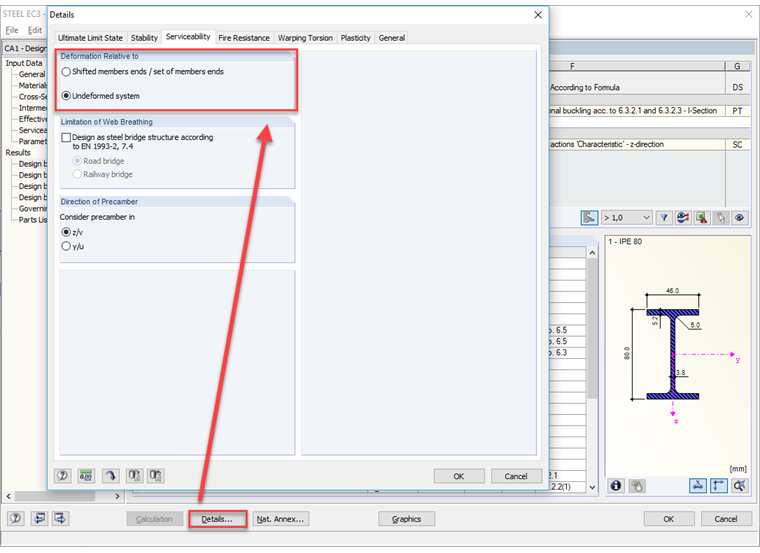

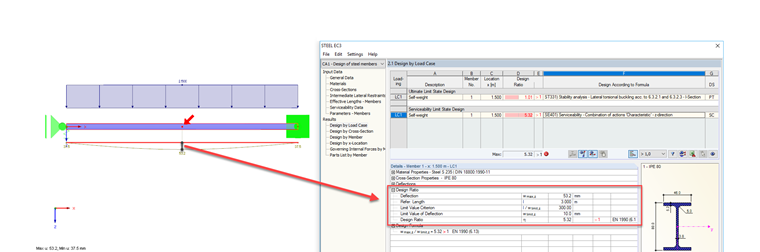

Quando si controlla il valore della deformazione, ad esempio, come risultato dell'analisi degli spostamenti generalizzati in STEEL EC3, &#232; necessario sottrarre le deformazioni nodali dalla deformazione totale mostrata in RSTAB (vedere la Figura 01): Der Verformungswert in Stabmitte repr&#228;sentiert die Gesamtverformung des Bauteils (Verformung der Knoten plus Verformung des Bauteils).Wird in den Detaileinstellungen des Zusatzmoduls f&#252;r den Gebrauchstauglichkeitsnachweis die Verformung auf das "Unverformte System" bezogen (siehe Bild 02), so wird die Maximalverformung inklusive der Knotenverformungen (in RSTAB/RFEM angezeigter Verformungswert) verwendet.
