Quando vejo os resultados das análises de deformação no SLS dos módulos adicionais na janela de trabalho do RSTAB, obtenho um valor mais alto para a deformação local e global na direção Z do que nos módulos adicionais.

Q: Quando vejo os resultados das análises de deformação no SLS dos módulos adicionais na janela de trabalho do RSTAB, obtenho um valor mais alto para a deformação local e global na direção Z do que nos módulos adicionais.

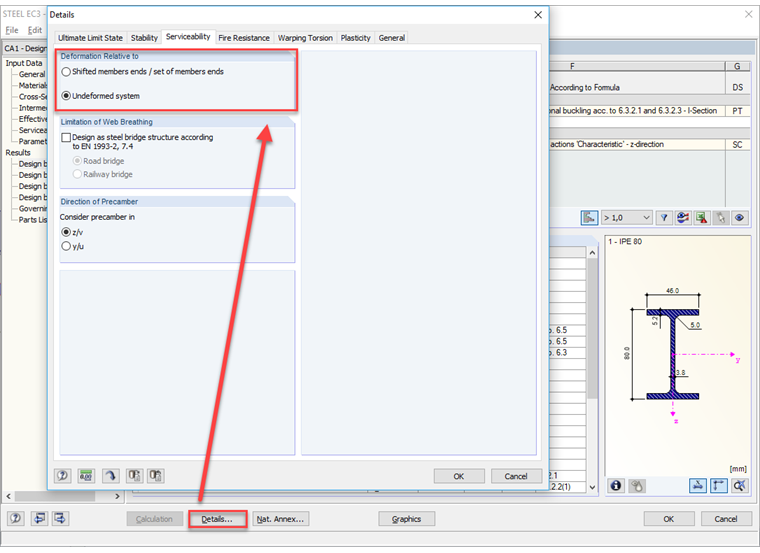

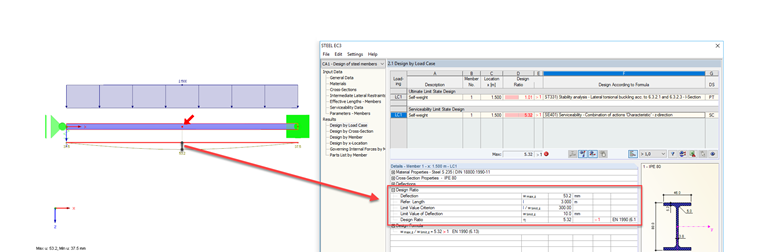

Ao verificar o valor da deformação, por exemplo, como resultado da análise de deformação no STEEL EC3, é necessário subtrair as deformações nodais da deformação total apresentada no RSTAB (ver Figura 01): Der Verformungswert in Stabmitte repräsentiert die Gesamtverformung des Bauteils (Verformung der Knoten plus Verformung des Bauteils).Wird in den Detaileinstellungen des Zusatzmoduls für den Gebrauchstauglichkeitsnachweis die Verformung auf das "Unverformte System" bezogen (siehe Bild 02), so wird die Maximalverformung inklusive der Knotenverformungen (in RSTAB/RFEM angezeigter Verformungswert) verwendet.

Question

Quando vejo os resultados das an&#225;lises de deforma&#231;&#227;o no SLS dos m&#243;dulos adicionais na janela de trabalho do RSTAB, obtenho um valor mais alto para a deforma&#231;&#227;o local e global na dire&#231;&#227;o Z do que nos m&#243;dulos adicionais.

Accepted Answer

Ao verificar o valor da deforma&#231;&#227;o, por exemplo, como resultado da an&#225;lise de deforma&#231;&#227;o no STEEL EC3, &#233; necess&#225;rio subtrair as deforma&#231;&#245;es nodais da deforma&#231;&#227;o total apresentada no RSTAB (ver Figura 01): Der Verformungswert in Stabmitte repr&#228;sentiert die Gesamtverformung des Bauteils (Verformung der Knoten plus Verformung des Bauteils).Wird in den Detaileinstellungen des Zusatzmoduls f&#252;r den Gebrauchstauglichkeitsnachweis die Verformung auf das "Unverformte System" bezogen (siehe Bild 02), so wird die Maximalverformung inklusive der Knotenverformungen (in RSTAB/RFEM angezeigter Verformungswert) verwendet.

Valores de deformação diferentes no SLS e nos módulos adicionais

Quando vejo os resultados das análises de deformação no SLS dos módulos adicionais na janela de trabalho do RSTAB, obtenho um valor mais alto para a deformação local e global na direção Z do que nos módulos adicionais.
