Cuando miro los resultados de los análisis de deformación en el ELS de los módulos adicionales en la ventana de trabajo de RSTAB, resulta un valor más alto para la deformación local y global en la dirección Z que en los módulos adicionales.

Q: Cuando miro los resultados de los análisis de deformación en el ELS de los módulos adicionales en la ventana de trabajo de RSTAB, resulta un valor más alto para la deformación local y global en la dirección Z que en los módulos adicionales.

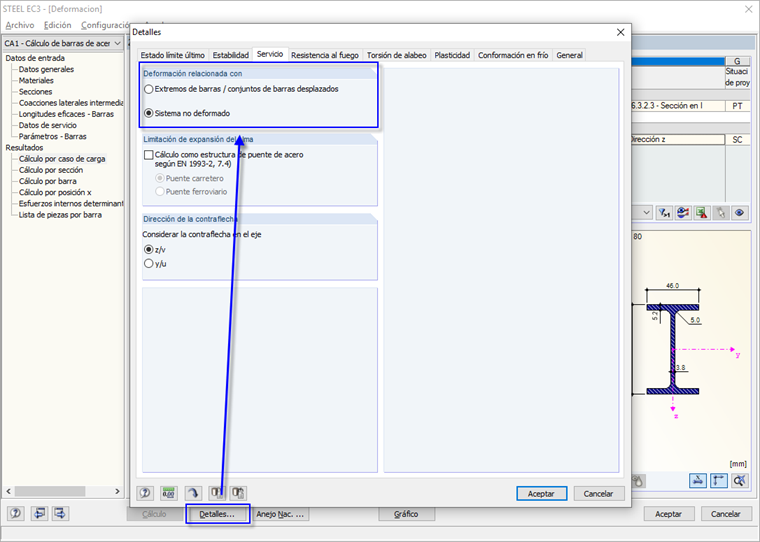

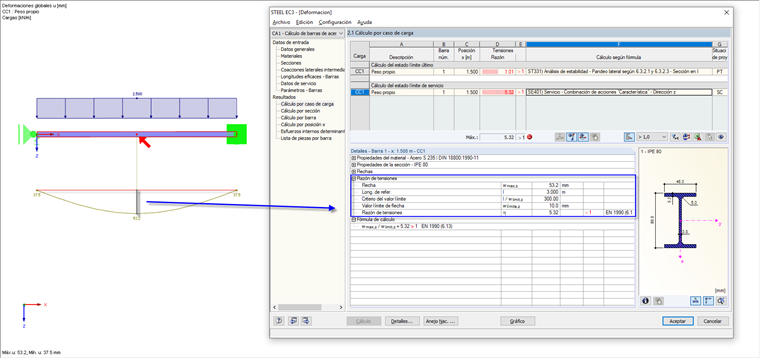

Al comprobar el valor de la deformación, por ejemplo, como resultado del análisis de deformación en STEEL EC3, es necesario restar las deformaciones en los nudos de la deformación total que se muestra en RSTAB (ver figura 01): Der Verformungswert in Stabmitte repräsentiert die Gesamtverformung des Bauteils (Verformung der Knoten plus Verformung des Bauteils).Wird in den Detaileinstellungen des Zusatzmoduls für den Gebrauchstauglichkeitsnachweis die Verformung auf das "Unverformte System" bezogen (siehe Bild 02), so wird die Maximalverformung inklusive der Knotenverformungen (in RSTAB/RFEM angezeigter Verformungswert) verwendet.

Question

Cuando miro los resultados de los an&#225;lisis de deformaci&#243;n en el ELS de los m&#243;dulos adicionales en la ventana de trabajo de RSTAB, resulta un valor m&#225;s alto para la deformaci&#243;n local y global en la direcci&#243;n Z que en los m&#243;dulos adicionales.

Accepted Answer

Al comprobar el valor de la deformaci&#243;n, por ejemplo, como resultado del an&#225;lisis de deformaci&#243;n en STEEL EC3, es necesario restar las deformaciones en los nudos de la deformaci&#243;n total que se muestra en RSTAB (ver figura 01): Der Verformungswert in Stabmitte repr&#228;sentiert die Gesamtverformung des Bauteils (Verformung der Knoten plus Verformung des Bauteils).Wird in den Detaileinstellungen des Zusatzmoduls f&#252;r den Gebrauchstauglichkeitsnachweis die Verformung auf das "Unverformte System" bezogen (siehe Bild 02), so wird die Maximalverformung inklusive der Knotenverformungen (in RSTAB/RFEM angezeigter Verformungswert) verwendet.

Diferentes valores de deformación en ELS y módulos adicionales

Cuando miro los resultados de los análisis de deformación en el ELS de los módulos adicionales en la ventana de trabajo de RSTAB, resulta un valor más alto para la deformación local y global en la dirección Z que en los módulos adicionales.
