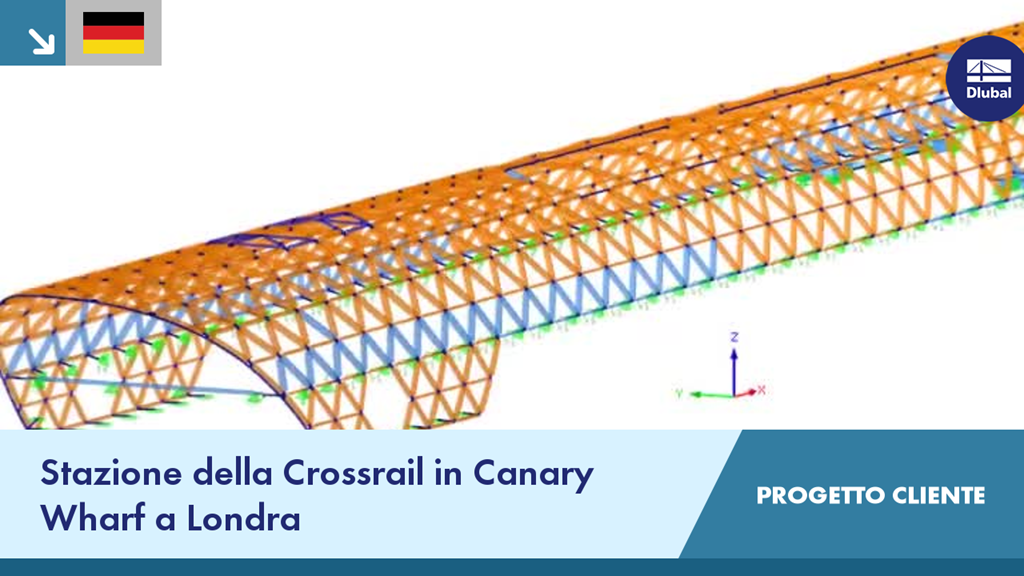

Una struttura in legno unica nel suo genere si trova nel cuore di Londra dalla fine di marzo 2014. In soli sei mesi, la società austriaca WIEHAG ha costruito il tetto con una lunghezza totale di 300 m per la stazione ferroviaria di Crossrail situata nel quartiere degli affari di Canary Wharf.
![KB 001848 | Verifica delle colonne di legno secondo la norma NDS 2018 in RFEM 6](/it/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
![Colonna di legno](/it/webimage/021217/3076186/Image1.png?mw=512&hash=26801d43b48ee624ac3b5dcdaaa346c04dd50885)
![Database di modelli di fondazione](/it/webimage/010191/3063146/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Immissione del carico separata per la progettazione di strutture o fondazioni](/it/webimage/010211/3062957/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Eingabe eines zusammengesetzten T-Querschnittes](/it/webimage/007137/1592549/combined-and-hybrid-cross-sections-png.png?mw=512&hash=ced1e32de5cb226e7fb412c22e1435532de0e70e)
È possibile definire sezioni trasversali in legno composte, ad esempio travi a U, a T, a I e a cassone. I singoli elementi sono uniti da collegamenti rigidi o semirigidi. Inoltre, sono disponibili sezioni trasversali ibride. In questo caso, per l'assegnazione dei materiali che compongono le sezioni trasversali, si aprirà un submenu con varie opzioni.
![Caratteristica 002824 | Materiale OSB per USA e Canada](/it/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
In RFEM, il materiale OSB (oriented strand board) è disponibile per gli Stati Uniti e il Canada. I parametri del materiale sono presi dal "Manuale delle specifiche di progetto del pannello".
![Caratteristica 002792 | Elemento pannello di legno](/it/webimage/048109/3767848/2024-03-14_13-56-20.png?mw=512&hash=c2c60498cb42f6ae62fb1ccfea4928bacda0d865)
Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.
Un "pannello di travi" offre i seguenti vantaggi:
- È possibile la guaina su un lato e su entrambi i lati
- Calcolo automatico di un accoppiamento semirigido
- Guaina bordata
- Guaina pinzata
- Guaina definita dall'utente
- Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
- Considerando le aperture tramite celle di superficie
- Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
- Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)
![Funzione 002585 | Verifica della resistenza al fuoco di superfici per EN 1995 e SIA 265](/it/webimage/047506/3712111/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.
Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.
