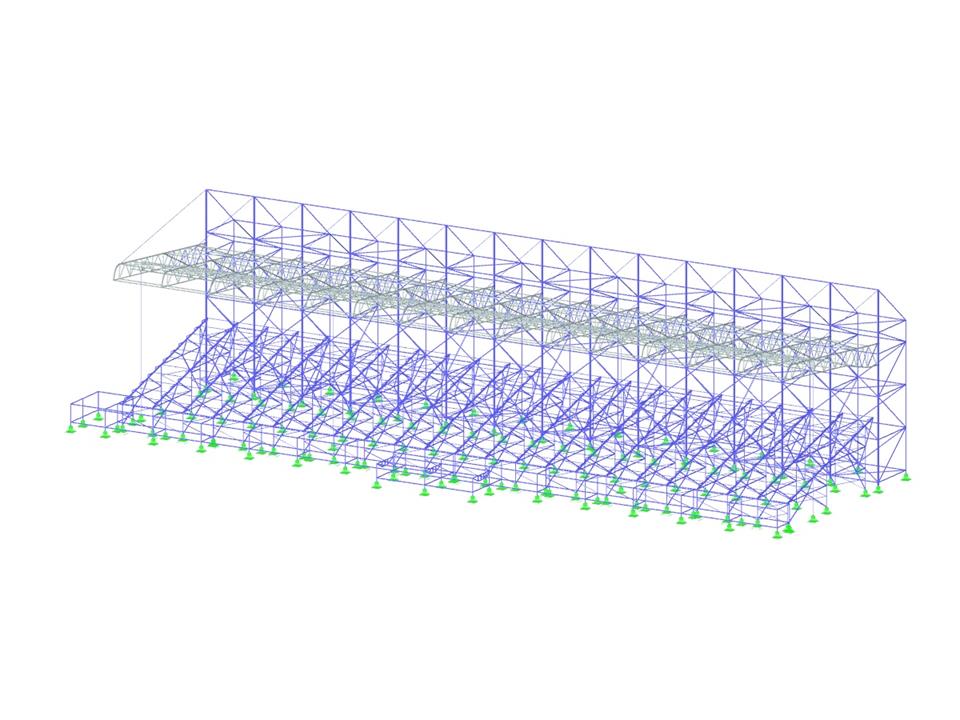

La société CeTa SpA a créé pour ce projet une tribune avec 11 rangées à simple inclinaison et couloir avant d'une capacité de 660 places sur des sièges en plastique, deux escaliers d'accès ainsi qu'une scène fabriquée à l'aide de tubes et éléments de connexion généralement utilisés pour ce type de construction.
Studio Rota Nodari
Via M. Zanchi, 85
24022 Bergame, Italie
Efforts internes dus aux charges de vent (© Studio Rota Nodari)
5 étoiles | ||
4 étoiles | ||
3 étoiles | ||
2 étoiles | ||
1 étoile |
Tribune couverte
Nombre de nœuds | 2604 |
Nombre de lignes | 5188 |
Nombre de barres | 5188 |
Nombre de surfaces | 17 |
Nombre de cas de charge | 4 |
Nombre de combinaisons de charges | 20 |
Nombre de combinaisons de résultats | 4 |
Poids total | 13,525 t |
Dimensions (métrique) | 37,300 x 13,600 x 9,400 m |
Dimensions (impériales) | 122.38 x 44.62 x 30.84 feet |
Version du logiciel | 5.21.02 |





La non-linéarité de l'articulation de barre « Échafaudage N | φy,φz » vous permet de simuler un assemblage tubulaire d'échafaudage.

La vérification des barres en acier formées à froid selon l'AISI S100-16/la CSA S136-16 est disponible dans RFEM 6. Vous pouvez accéder à la vérification en sélectionnant « AISC 360 » ou « CSA S16 » comme norme dans le module complémentaire Vérification de l'acier. « AISI S100 » ou « CSA S136 » est alors automatiquement sélectionné pour la vérification formée à froid.

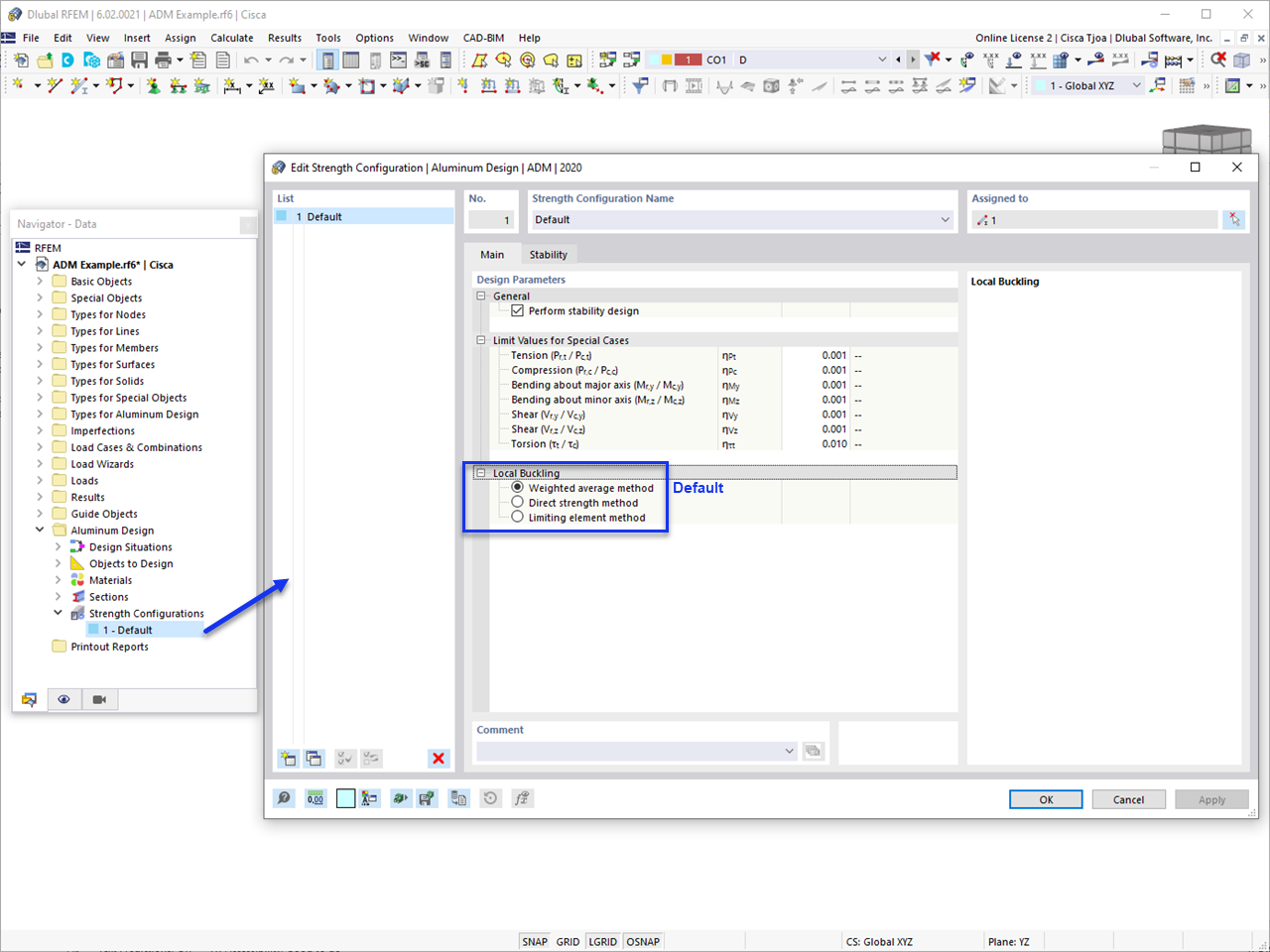

RFEM applique la méthode de résistance directe (MSD) pour calculer la charge de flambement élastique de la barre. La méthode de résistance directe offre deux types de solutions, numériques (méthode de la bande finie) et analytiques (spécification). La courbe de signature FSM et les formes de flambement peuvent être visualisées sous Sections.

Les non-linéarités de barre « Échafaudage - N phiy/phiz » et « Diagramme d'échafaudage » activent la simulation mécanique d'un assemblage tubulaire avec tronçon interne entre deux éléments de barre.
Le modèle équivalent transfère le moment fléchissant via un tube externe trop sollicité et après avoir fixé positivement via le tronçon interne, en fonction de l'état de compression de la fin de barre.
