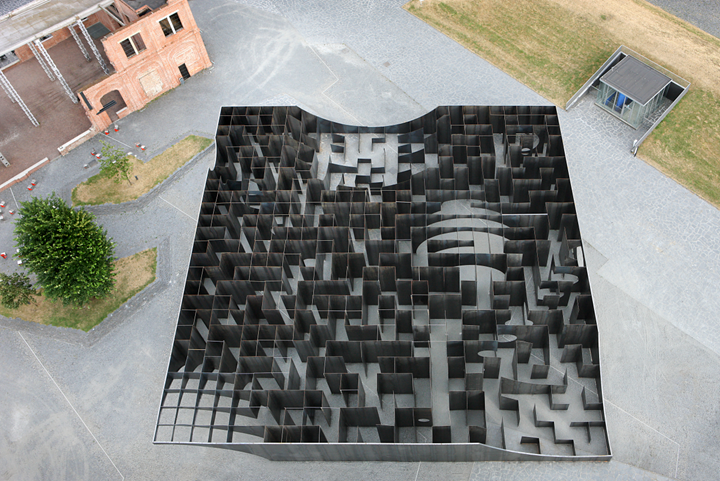

Labyrinthe de la ville de Genk, Belgique

Un labyrinthe a été érigé à l'occasion du dixième anniversaire du centre culturel C-Mine de la ville de Genk, en Belgique, qui est situé sur l'ancien site minier de Winterslag.

La construction de cette structure acier temporaire s'étendant sur une surface de 1 400 m² a duré près d'un mois.

Construction

Le labyrinthe faisait 1 km de long sur une superficie de 37,5 x 37,5 m.

Il ne possédait qu'un seul point d'entrée et de sortie en forme de canopée découpée dans des plaques d'acier.

Ces plaques fabriquées en acier S235 faisaient 1,5 m de long, 5 m de large et 5 mm d'épaisseur. Ces plaques ont été découpées au laser, puis biseautées et peintes pour rendre les promenades des visiteurs interactives.

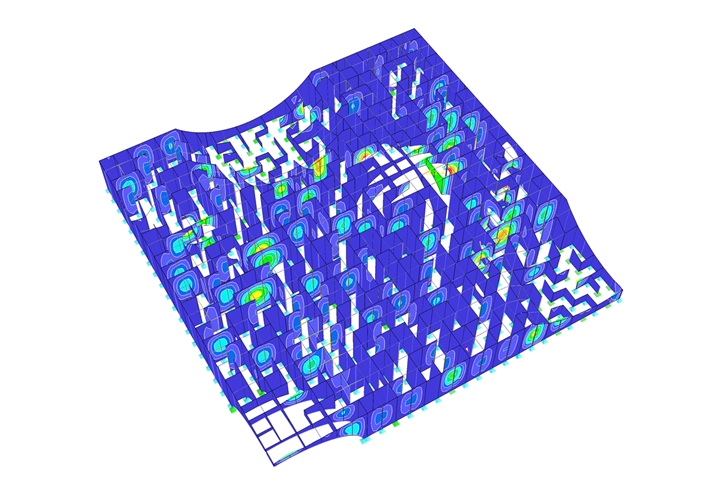

Calcul de structure

Besonderes Augenmerk wurde auf den Nachweis der Verformungen, der Spannungen und der Stabilität unter dem Einfluss von Wind sowie auf das Knicken der Platten gelegt.

Des solutions techniques spéciales ont été développées pour les soudures, les fixations au sol et les raidisseurs horizontaux en fonction des charges de vent ainsi que pour le flambement local des plaques.

Calcul de structure Bureau d'études
Bollinger + Grohmann Engineers, France
www.bollinger-grohmann.com
 Architecture Gijs Van Vaerenbergh
Louvrain, Belgique
www.gijsvanvaerenbergh.com
Maître d'ouvrage Ville de Genk, Belgique
www.genk.be
