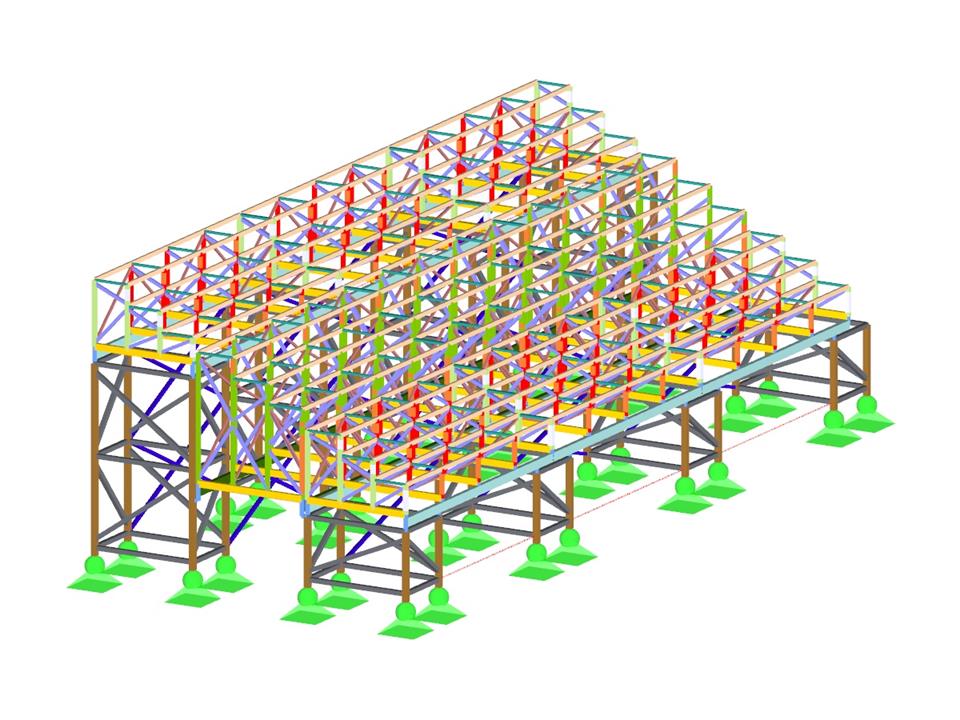

Les tribunes transportables de la zone nord du stade de football du Los Angeles Football Club sont entourées de tribunes en béton préfabriqué. Ces structures en poutres d'aluminium sont autoportantes et sont fixées à des cadres en aluminium. Les sièges pliants et les barrières de protection offrent des zones sûres pour les places debout et sont fixés aux marches. La structure des cadres en aluminium permet une surface plane lors de leur démontage. Trex Commercial Products fournit les éléments de finition.
Modèle utilisé dans
Total
Cette page a reçu 0 évaluations des utilisateurs.
| 5 étoiles | ||
| 4 étoiles | ||
| 3 étoiles | ||
| 2 étoiles | ||
| 1 étoile |
Gradins en aluminium transportables au stade LAFC
Non disponible au téléchargement
Projet client / vue uniquement
| Nombre de nœuds | 1796 |
| Nombre de barres | 2747 |
| Nombre de cas de charge | 13 |
| Nombre de combinaisons de charges | 22 |
| Nombre de combinaisons de résultats | 8 |
| Poids total | 9,136 t |
| Dimensions (métrique) | 7,836 x 19,964 x 6,191 m |
| Dimensions (impériales) | 25.71 x 65.5 x 20.31 feet |
| Version du logiciel | 8.14.02 |
