Le tribune trasportabili sono circondate su tre lati da colonne montanti prefabbricate nella zona terminale nord dello stadio di calcio del Los Angeles Football club. Le tribune sono un sistema indipendente. Il sistema è costituito da travature in alluminio, che sono smontabili dalle torri in alluminio.
La luce libera tra le singole torri ammonta a circa 16 m. La maggior parte delle aste sono tubi quadrati e rettangolari di alluminio. Le torri sono fissate al supporto in calcestruzzo tramite inserti filettati internamente e epossidici nel calcestruzzo, In questo modo è possibile ottenere una superficie a filo quando il sistema viene rimosso.
Il progetto in questa area ha richiesto che Trex Commercial Products fornisse sedili pieghevoli e un guardrail per consentire aree di spettatori più sicure. I sedili pieghevoli si integrano nelle unità del guardrail e questi sono fissati alla parte anteriore delle colonne montanti di alluminio.
Trex Commercial Products, USA
www.trexcommercial.com
Stadio di calcio del Los Angeles Football Club (© Trex Commercial Products)
La luce libera tra le singole torri ammonta a circa 16 m. La maggior parte delle aste sono tubi quadrati e rettangolari di alluminio. Le torri sono fissate al supporto in calcestruzzo tramite inserti filettati internamente e epossidici nel calcestruzzo, In questo modo è possibile ottenere una superficie a filo quando il sistema viene rimosso.
Il progetto in questa area ha richiesto che Trex Commercial Products fornisse sedili pieghevoli e un guardrail per consentire aree di spettatori più sicure. I sedili pieghevoli si integrano nelle unità del guardrail e questi sono fissati alla parte anteriore delle colonne montanti di alluminio.
Trex Commercial Products, USA
www.trexcommercial.com
Stadio di calcio del Los Angeles Football Club (© Trex Commercial Products)

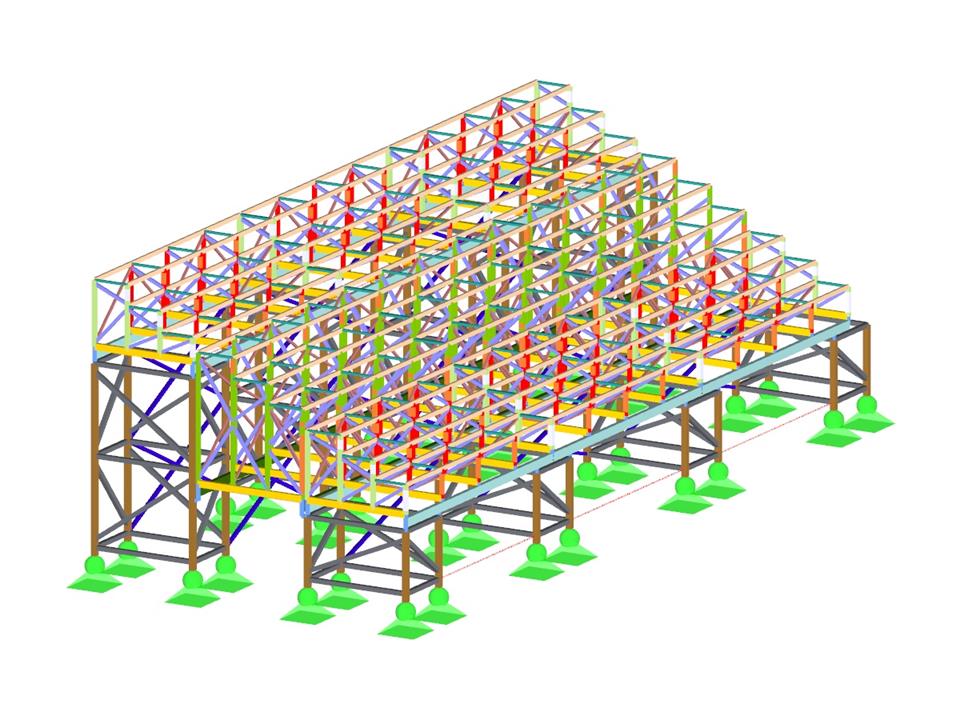

Tribune in alluminio trasportabili
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 1796 |
| Numero di aste | 2747 |
| Numero di casi di carico | 13 |
| Nr. di combinazioni di carico | 22 |
| Nr. di combinazioni di risultati | 8 |
| Peso totale | 9,136 t |
| Dimensioni (metriche) | 7.836 x 19.964 x 6.191 m |
| Dimensioni (imperiali) | 25.71 x 65.5 x 20.31 feet |
| Versione del programma | 8.14.02 |
