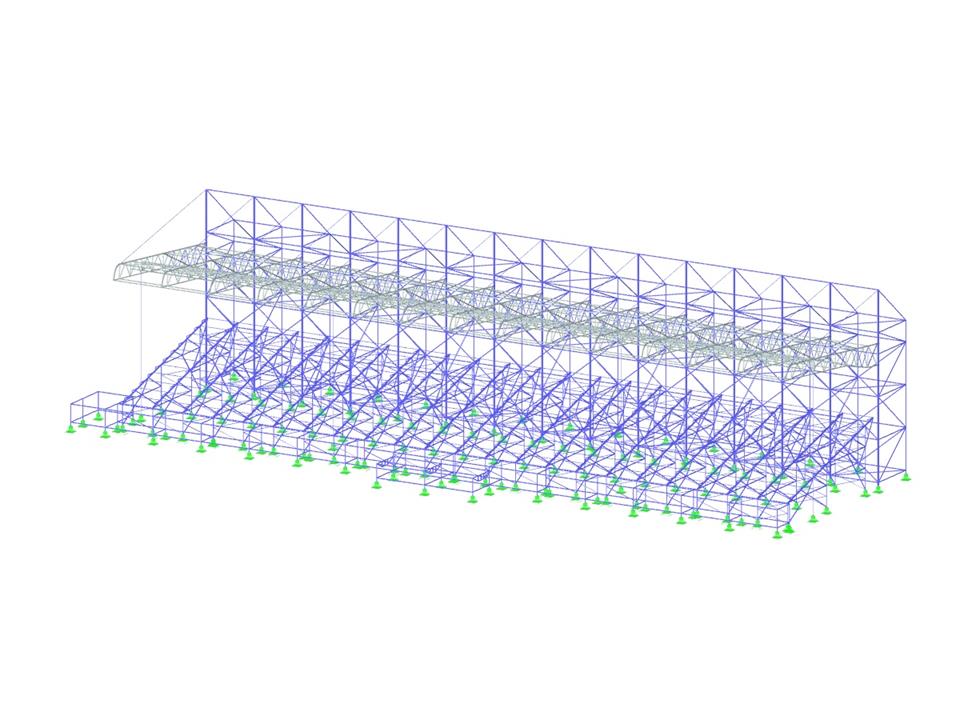

他们最近的项目是设计一个可容纳 660 人的临时看台,该看台由来自意大利贝加莫 (Bergamo) 的 CETA SPA 公司制造。看台包括 11 排座位,一个前区走道,两个楼梯。
Studio Rota Nodari
Via M. Zanchi, 85
24022 贝加莫, 意大利
风荷载引起的轴力(©Studio Rota Nodari)
屋顶的观众台
无法下载
客户项目/只视图
节点数目: | 2604 |
线的数目 | 5188 |
杆件数目: | 5188 |
面的数目: | 17 |
荷载工况数目 | 4 |
荷载组合数目 | 20 |
结果组合数目 | 4 |
总重量 | 13,525 t |
翘曲区域尺寸 | 37.300 x 13.600 x 9.400 m |
软件版本 | 5.21.02 |
