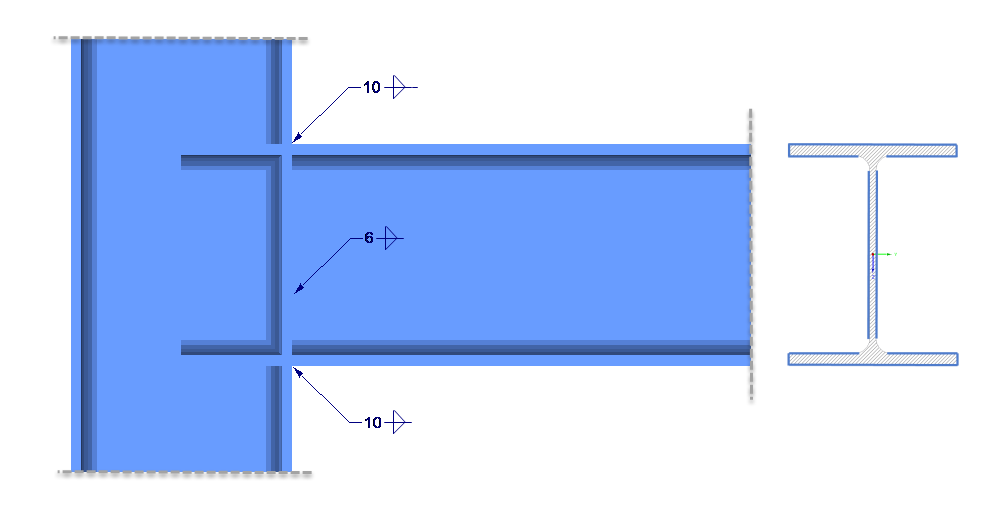

Cet article décrit le calcul d'un assemblage soudé composé d'une section HEA en flexion biaxiale et soumise à un effort normal. La vérification des soudures pour les efforts internes donnés selon la méthode simplifiée (DIN EN 1993-1-8, clause 4.5.3.3) est effectuée à l'aide de SHAPE-THIN.

Lors de la vérification d'une section en acier selon l'Eurocode 3, il est important d'assigner celle-ci à l'une des quatre classes de section. Les classes 1 et 2 permettent d'effectuer une vérification plastique alors que seules la vérification élastique est autorisée pour les classes 3 et 4. Outre la résistance de la section, la stabilité du composant doit elle aussi être analysée.

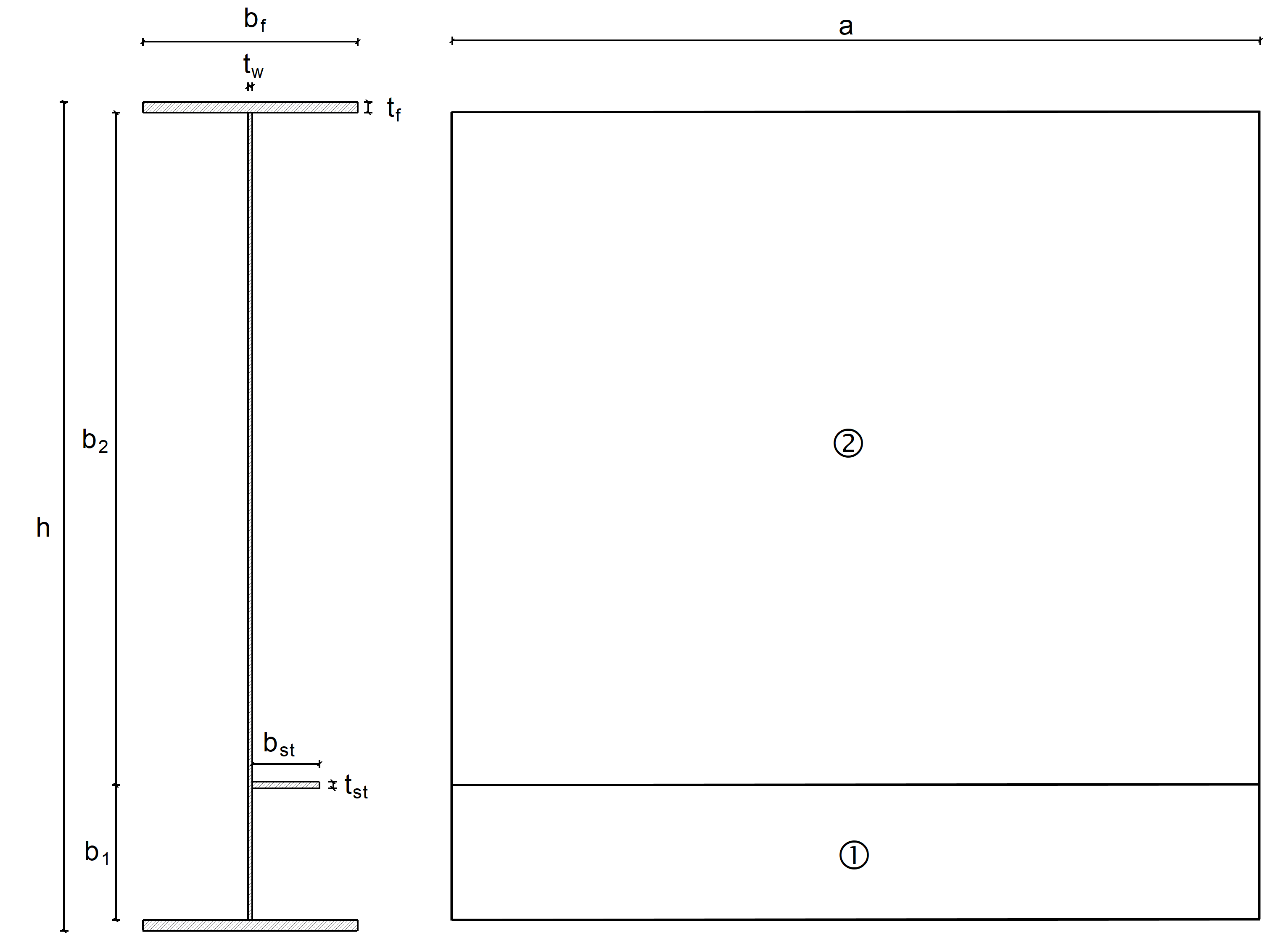

Dans SHAPE-THIN, le calcul des panneaux raidis au flambement peut être effectué selon la section 4.5 de l’EN 1993-1-5. Pour les panneaux avec raidisseurs longitudinaux, les aires efficaces résultant du flambement local des différents panneaux entre les raidisseurs et les aires efficaces du flambement global du panneau raidi doivent être considérés.

Tous les résultats peuvent être évalués et affichés sous forme numérique et graphique. Les outils de sélection de SHAPE-THIN permettent de les examiner en détail.

Das Ausdruckprotokoll entspricht den hohen Standards des RFEM 6 und des RSTAB 9. Les modifications sont immédiatement prises en compte et appliquées.

• Produit | RFEM6
• Produit | RSTAB 9

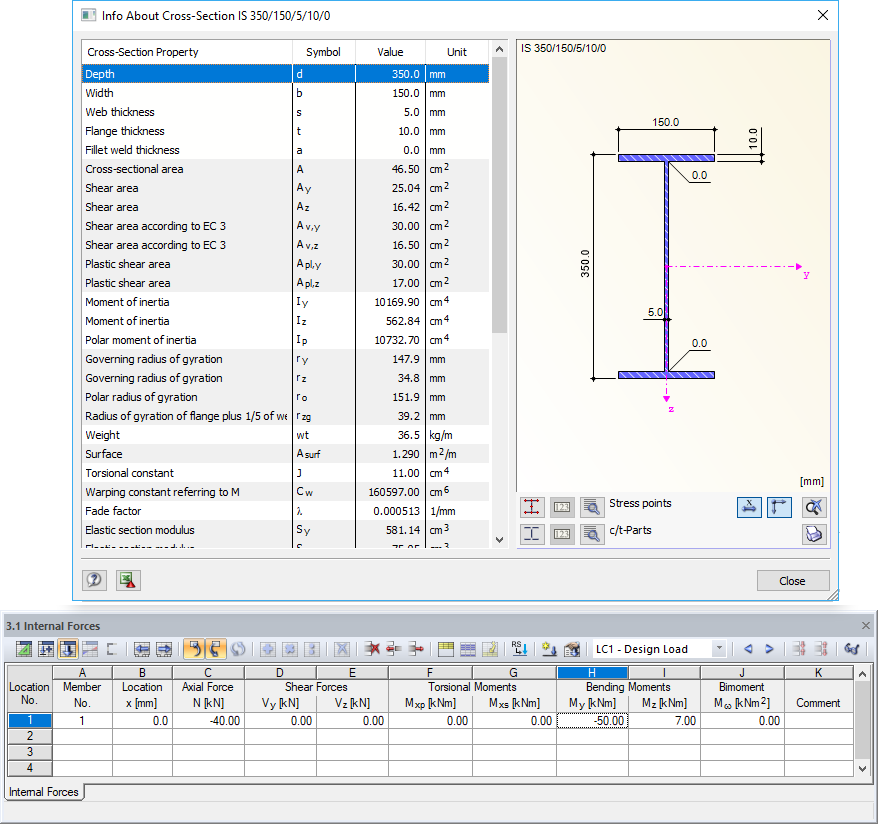

SHAPE-THIN calcule toutes les propriétés de section utiles, y compris les efforts internes plastiques limites. Les zones qui dépassent sont conçues de manière réaliste. Si une section est composée de différents matériaux, SHAPE-THIN détermine les propriétés idéales de la section par rapport à un matériau de référence.

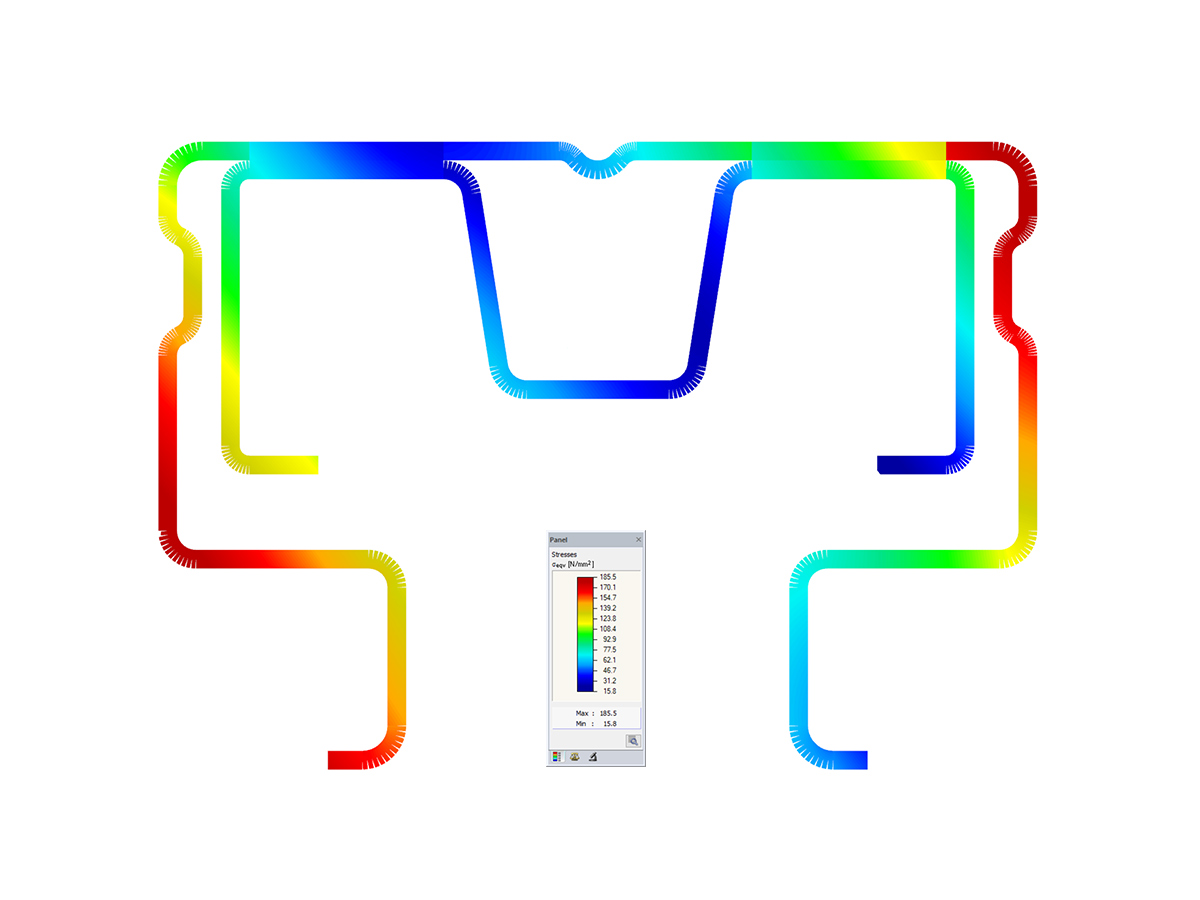

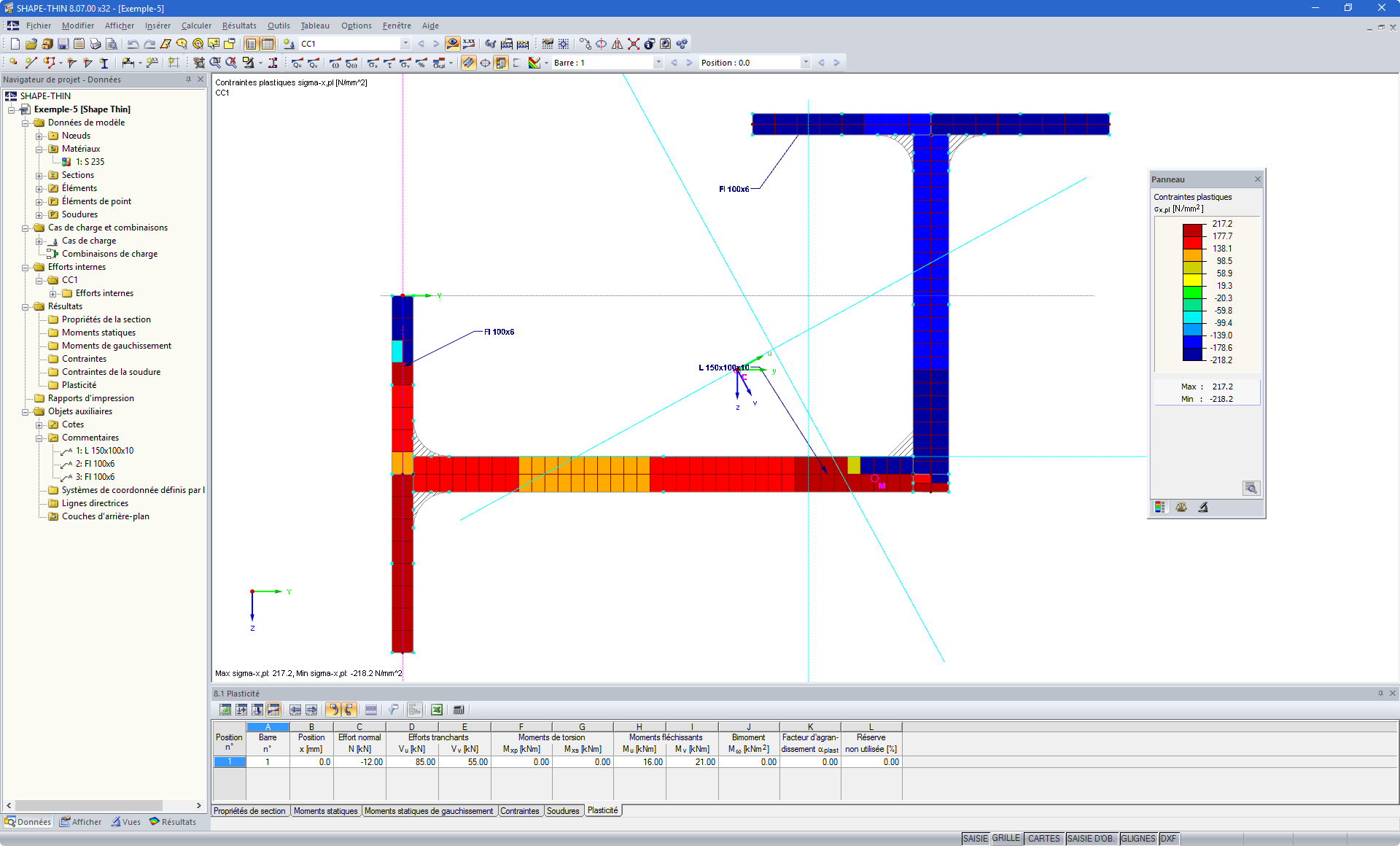

Il est possible d'effectuer une analyse élastique-élastique des contraintes et une vérification plastique avec interaction des efforts internes pour toutes les formes de section. Cette vérification d’interaction plastique est effectuée selon la méthode Simplex. L'utilisateur a le choix entre les hypothèses selon Tresca et selon von Mises.

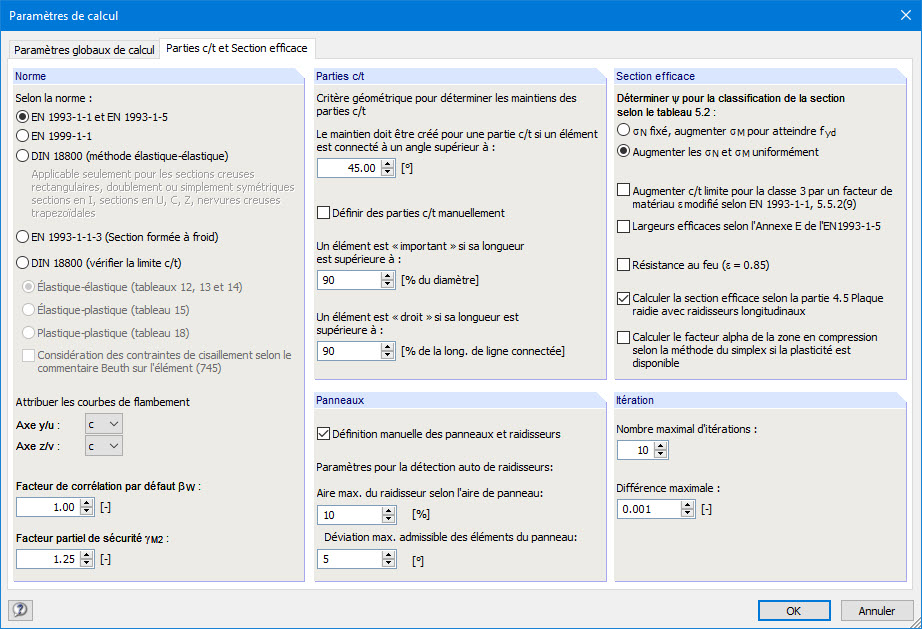

SHAPE-THIN effectue une classification des sections selon l'EN 1993-1-1 et l'EN 1999-1-1. Pour les sections en acier de classe 4, le programme détermine les largeurs efficaces pour les plaques avec ou sans raidisseurs longitudinaux selon l'EN 1993-1-1 et l'EN 1993-1-5. Le programme calcule les épaisseurs efficaces selon l'EN 1999-1-1 pour les sections en aluminium de classe 4.

Les valeurs limites (c/t) peuvent être contrôlées dans le programme selon les méthodes el-el, el-pl ou pl-pl selon la DIN 18800. Les zones c/t des éléments connectés dans la même direction sont automatiquement reconnues.

SHAPE-THIN comprend une vaste bibliothèque de sections laminées et paramétriques. Ces sections peuvent être combinées ou complétées par de nouveaux éléments. Il est possible de modéliser des sections composées de différents matériaux.

Les outils et fonctions graphiques permettent de modéliser des formes de section complexes en appliquant les méthodes habituelles de CAO. L'entrée graphique permet de définir des éléments ponctuels, des soudures d'angle, des arcs, des sections rectangulaires et circulaires paramétriques, des ellipses, des arcs elliptiques, des paraboles, des hyperboles, des splines et NURBS. Il est également possible d'importer un fichier DXF comme base pour une modélisation ultérieure. Les lignes directrices peuvent elles aussi être utilisées pour la modélisation.

Une entrée paramétrique permet en outre de saisir des données de modèle et de charge qui dépendent de certaines variables.

Des éléments peuvent être divisés ou connectés graphiquement à d'autres objets. SHAPE-THIN divise automatiquement les éléments et utilise des éléments nuls pour garantir que le flux de cisaillement n'est pas interrompu. Une épaisseur spécifique peut être définie pour les éléments nuls afin de contrôler le transfert de cisaillement.
