Réponse:
Les poutres à âme nervurée permettent de continuer d'optimiser les structures en acier. Elles sont souvent utilisées pour réduire le poids propre des éléments porteurs principaux et pour empêcher la rupture par flambement des âmes par la nervure.
Cet exemple est basé sur une poutre WTE – 1 250 – 300 x 20 du catalogue Zeman.
Pour créer un modèle de cette poutre, il est préférable de commencer par modéliser une onde sinusoïdale qui sera utilisée pour modifier l'âme. Ce projet se compose des étapes illustrées ci-dessous et des images ci-dessous.

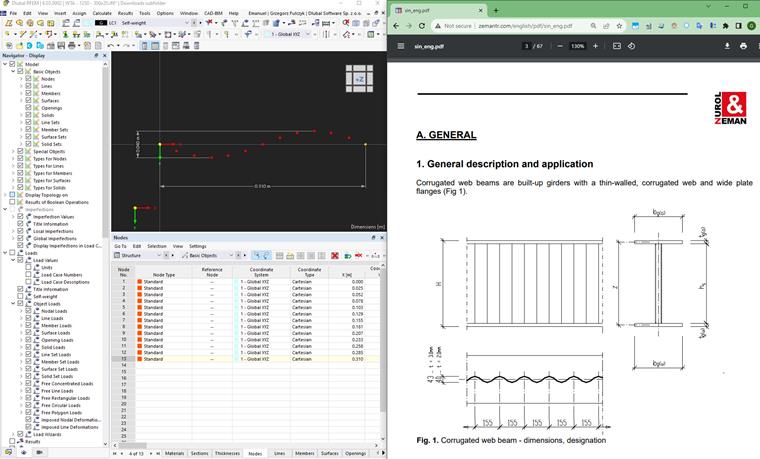

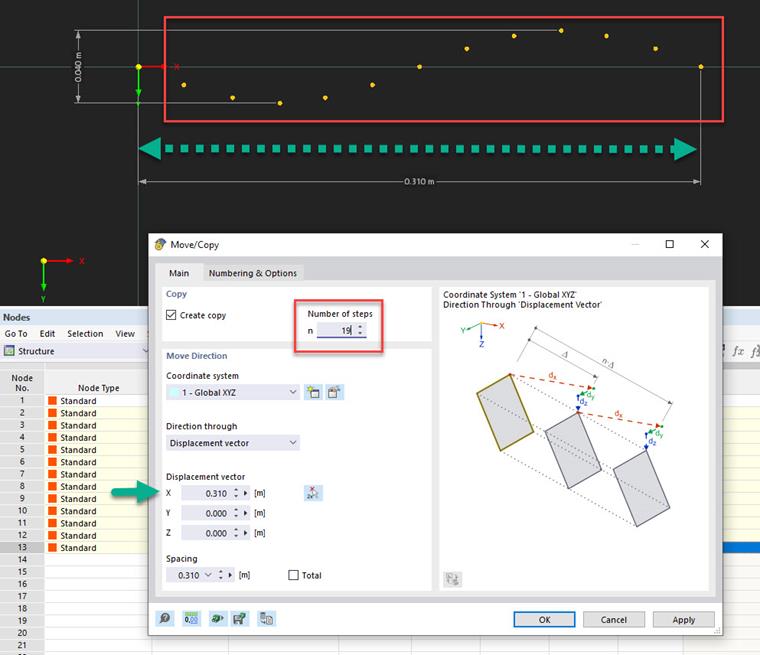

- Créer des nœuds représentant la fonction sinus.
- Copy nodes to desired length of beam.

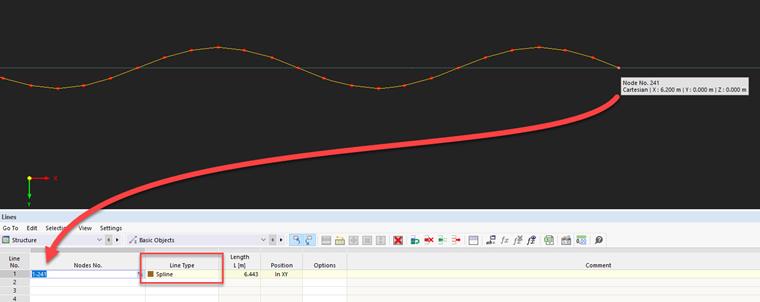

- In RFEM's Lines table, manually create spline from 1st to last node.

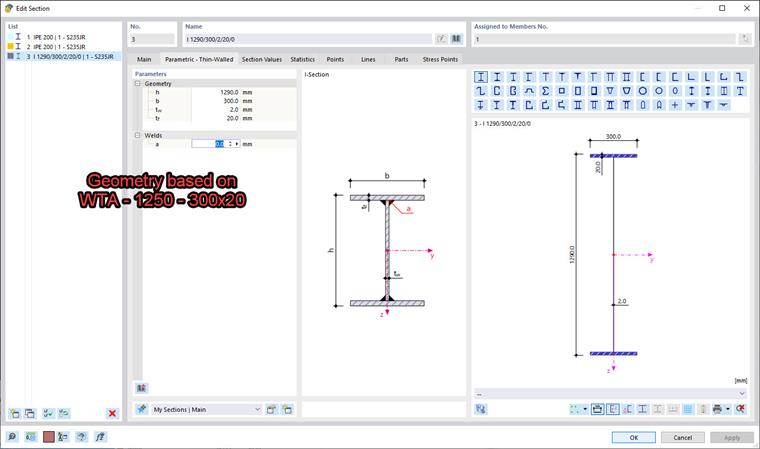

Après ces étapes, il est recommandé de créer une section paramétrique avec les dimensions de la poutre ondulée. Les barres utilisant cette section peuvent ensuite être transformées en surfaces.
- Create a parametric section with the geometry based on the desired beam.

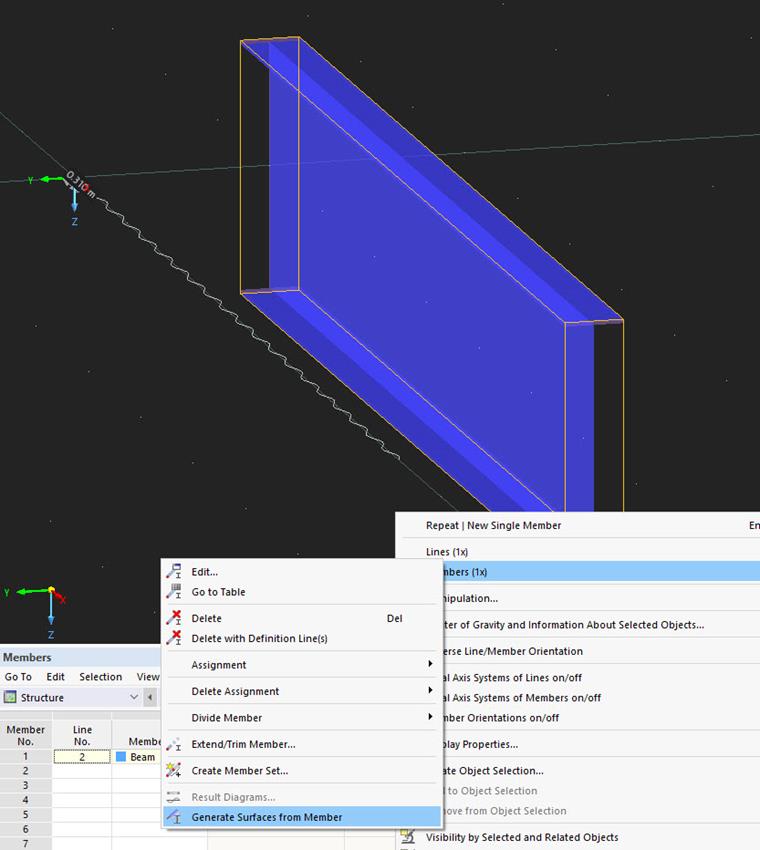

- Generate surfaces from members.
Avec cet ensemble de surfaces, il est recommandé de copier la spline sinus dans la position des bords supérieur et inférieur de la surface représentant l'âme.
Il est ensuite nécessaire de modifier le type de géométrie de la surface de l'âme en Quadrangle et de redéfinir les lignes de contour de cet élément.

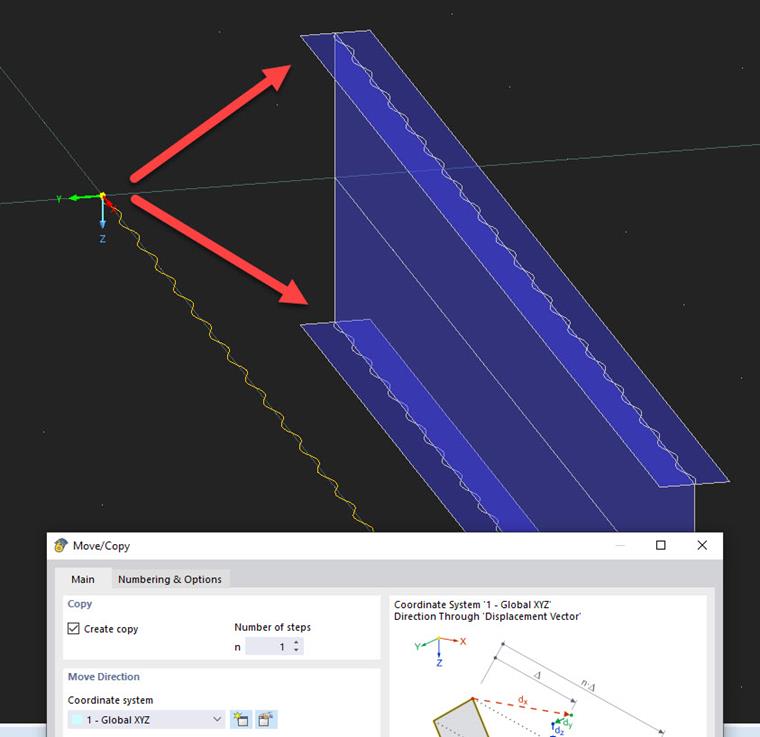

- Copy sine into the top and bottom of the web.

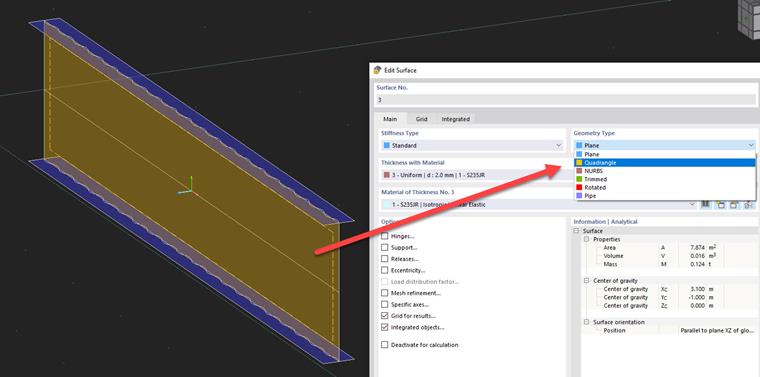

- Change the web geometry type to Quadrangle.

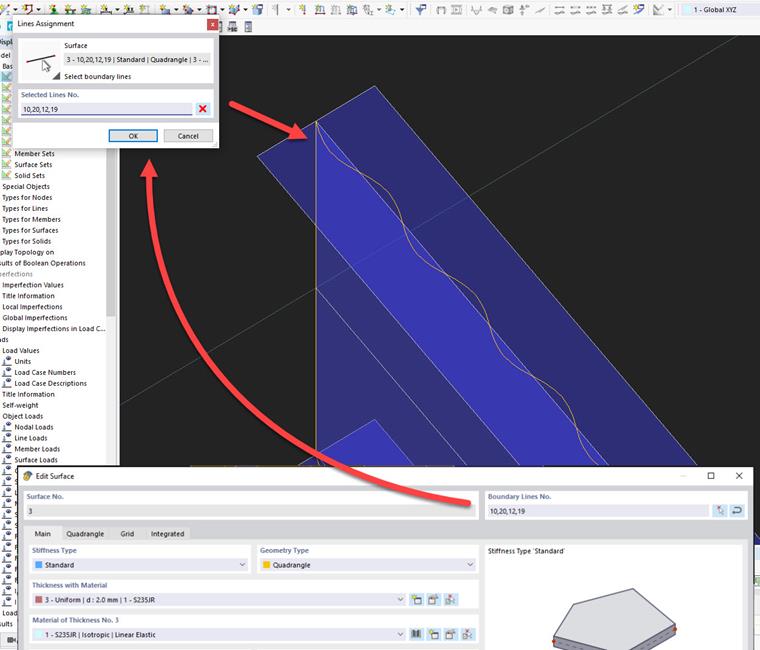

- Exclude straight lines from the web surface and add sine lines.

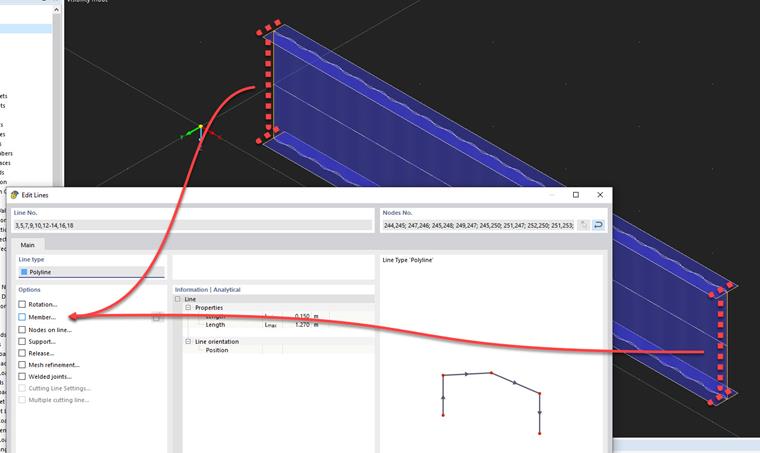

Après avoir préparé la géométrie, il est nécessaire de se concentrer sur la finition du modèle pour le calcul. Sélectionnez les lignes de début et de fin de la barre et créez une barre de type Rigide.
Il est ensuite possible de définir des appuis nodaux sur la poutre et des charges sur le modèle. Pour calculer les efforts internes résultants d'une barre, nous recommandons de définir une poutre résultante sur la ligne centrale principale. Finishing all of these steps allows you to start the analysis of the beam.

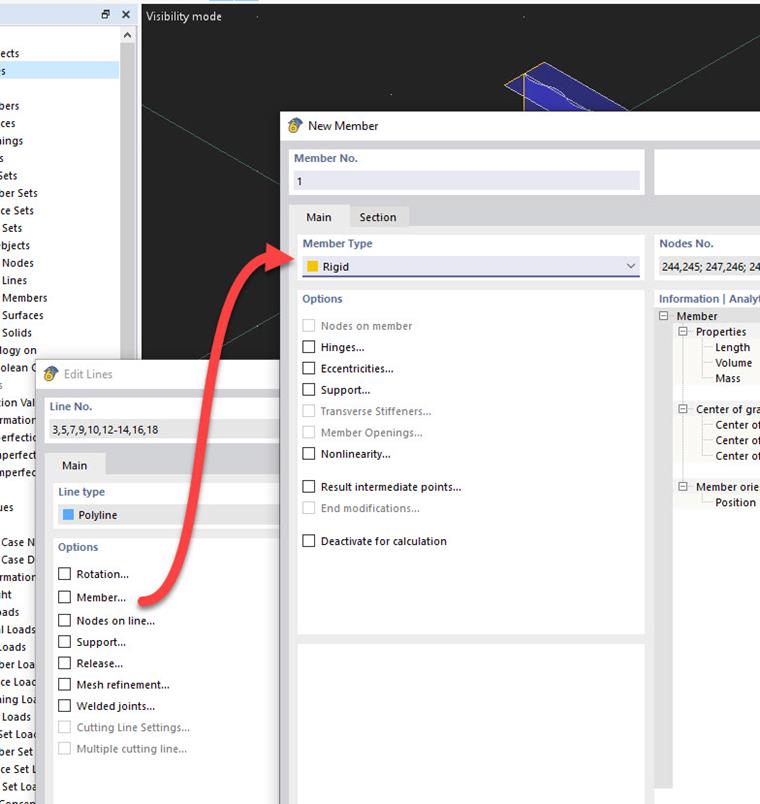

- Define rigid members on the external lines of surfaces.
- Ajouter des appuis nodaux.
- Add loads – use line loads, not member loads for continuous loading.
- Define a result beam on the center line.

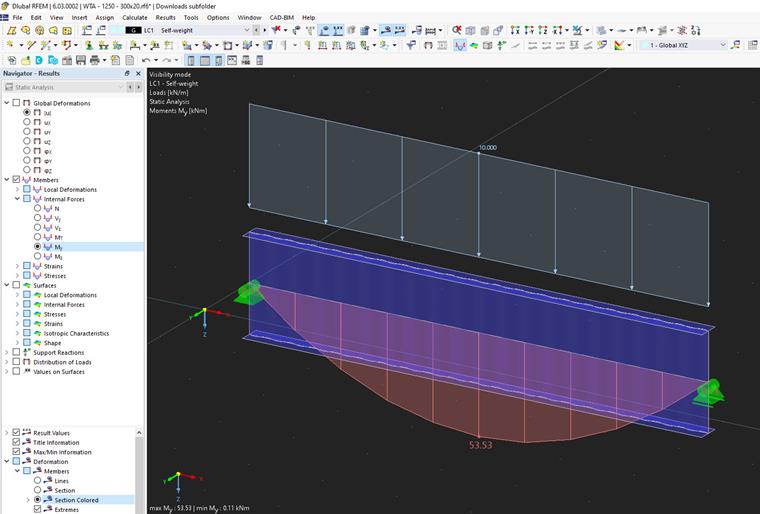

- Perform the analysis.
N'oubliez pas de définir des paramètres de maillage appropriés avec une longueur cible adéquate des éléments finis et d'utiliser un raffinement de maillage linéique sur les lignes sinus.
