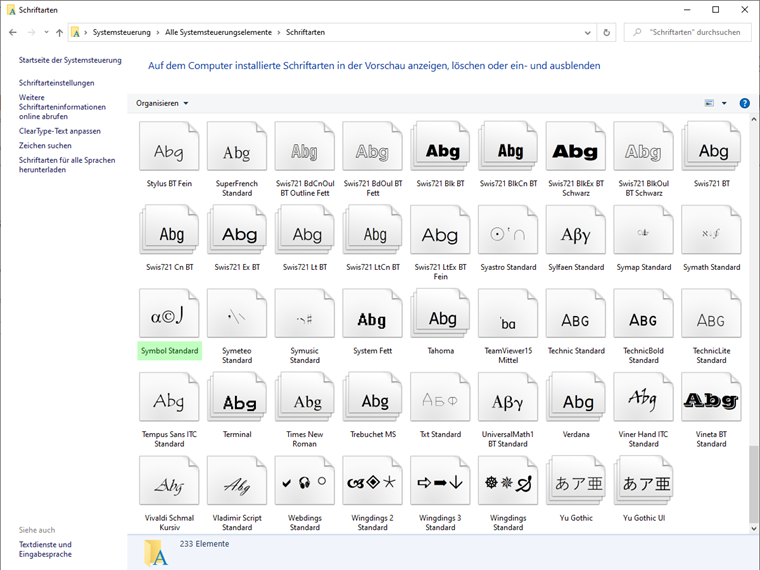

Veuillez vérifier les polices Windows sur votre ordinateur et si la police « Symbol Standard » est installée. Cette opération est nécessaire pour afficher correctement les symboles.
Veuillez vérifier les polices Windows sur votre ordinateur et si la police « Symbol Standard » est installée. Cette opération est nécessaire pour afficher correctement les symboles.
Pour les objets de calcul, vous avez la possibilité d'afficher les flèches ou les résultats extrêmes.
Les résultats des contraintes de solide peuvent être affichés sous forme de points 3D colorés dans les éléments finis.
Le nombre de degrés de liberté dans un nœud n'est plus un paramètre de calcul global dans RFEM (6 degrés de liberté pour chaque nœud de maillage dans les modèles 3D, 7 degrés de liberté pour l'analyse de torsion de gauchissement). Ainsi, chaque nœud est généralement considéré avec un nombre de degrés de liberté différent, ce qui conduit à un nombre variable d'équations dans le calcul.
Cette modification accélère le calcul, en particulier pour les modèles pouvant être simplifiés de manière significative tels que les structures en treillis et à membrane.
Dans le Navigateur de projet - Résultats de RFEM et dans le Tableau 4.0, vous pouvez afficher l'ensemble des déformations des barres, surfaces et solides (par exemple, les déformations principales totales, les déformations équivalentes totales, etc.).
Pour l'analyse plastique d'assemblages avec des éléments surfaciques, vous pouvez par exemple afficher les déformations plastiques déterminantes.
