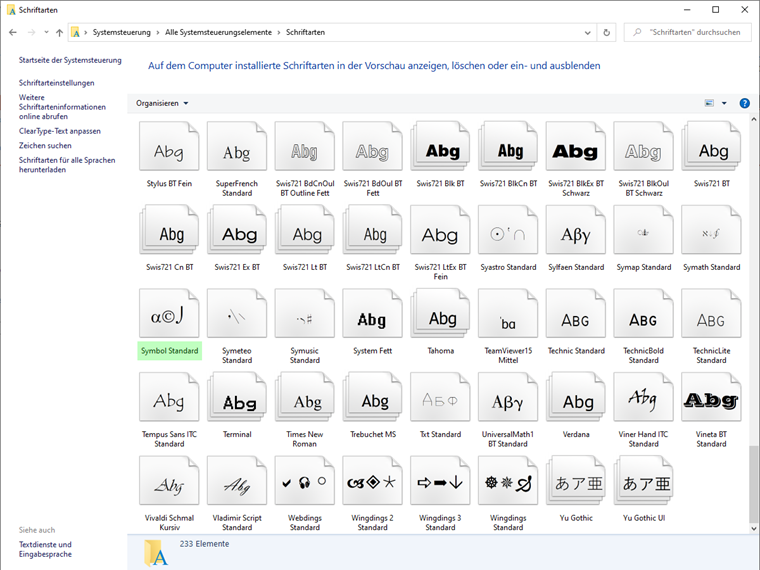

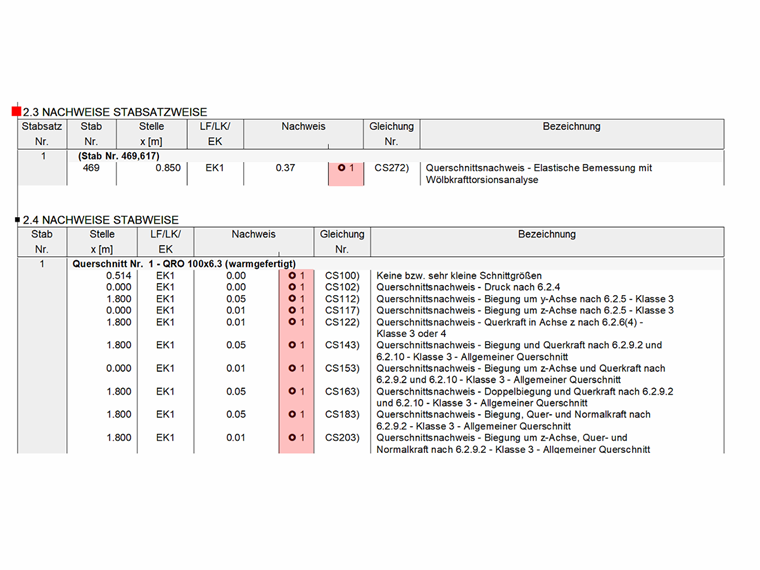

Zkontrolujte prosím na počítači písma systému Windows a zkontrolujte, zda je nainstalováno písmo "Symbol Standard". To je vyžadováno, aby se tyto symboly správně zobrazily.
Zkontrolujte prosím na počítači písma systému Windows a zkontrolujte, zda je nainstalováno písmo "Symbol Standard". To je vyžadováno, aby se tyto symboly správně zobrazily.
U kótovacích objektů máte možnost zobrazit průhyby nebo extrémní výsledky.
Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.
Počet stupňů volnosti v uzlu již není v programu RFEM globálním parametrem výpočtu (6 stupňů volnosti u každého uzlu sítě ve 3D modelech, 7 stupňů volnosti v případě analýzy vázaného kroucení). U každého uzlu se tak obecně uvažuje jiný počet stupňů volnosti, což vede k proměnlivému počtu rovnic při výpočtu.
Touto úpravou se zrychluje výpočet, zejména u modelů, u nichž bylo možné dosáhnout výrazné redukce systému (např. příhradové nosníky a membránové konstrukce).
V navigátoru projektu - Výsledky programu RFEM a také v tabulce 4.0 si lze prohlédnout rozšířené zobrazení přetvoření prutů, ploch a těles (např. důležitých hlavních přetvoření, ekvivalentních celkových přetvoření atd.).
Lze tak například zobrazit při plastickém posouzení přípojů s plošnými prvky rozhodující plastická přetvoření.
