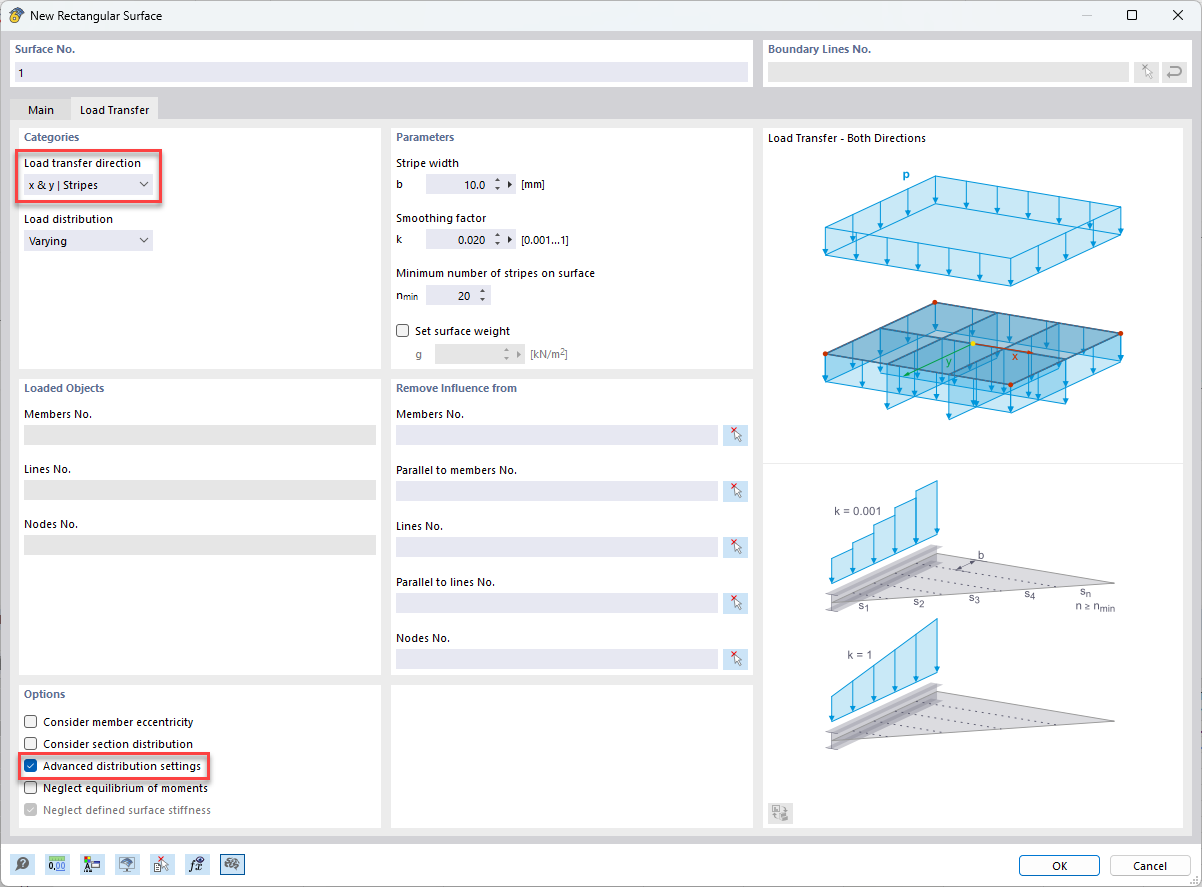

L’option Paramètres de distribution avancés peut être activée pour les surfaces de transfert de charge avec la direction de transfert de charge « Bande ». Les champs de saisie suivants deviennent ainsi accessibles dans la section « Paramètres » :
- Largeur de la bande
- Facteur de lissage
- Nombre minimal de bandes sur la surface
La signification de ces paramètres sera expliquée à l’aide d’un exemple simple.
À quoi correspondent les bandes ?
Les bandes sont utilisées pour diviser la surface de transfert de charge en bandes de surface le long de son axe x, axe y ou des deux axes. Le transfert de charge aux objets sous-jacents est ensuite calculé individuellement pour chaque bande.
Par rapport à la méthode « Isotrope | MEF », cette méthode présente l’avantage que les charges de distribution peuvent être calculées en très peu de temps. Cette méthode est cependant simplifiée, car les charges de barre ou linéiques sont toujours réparties de manière uniforme sur une bande.
Largeur de la bande

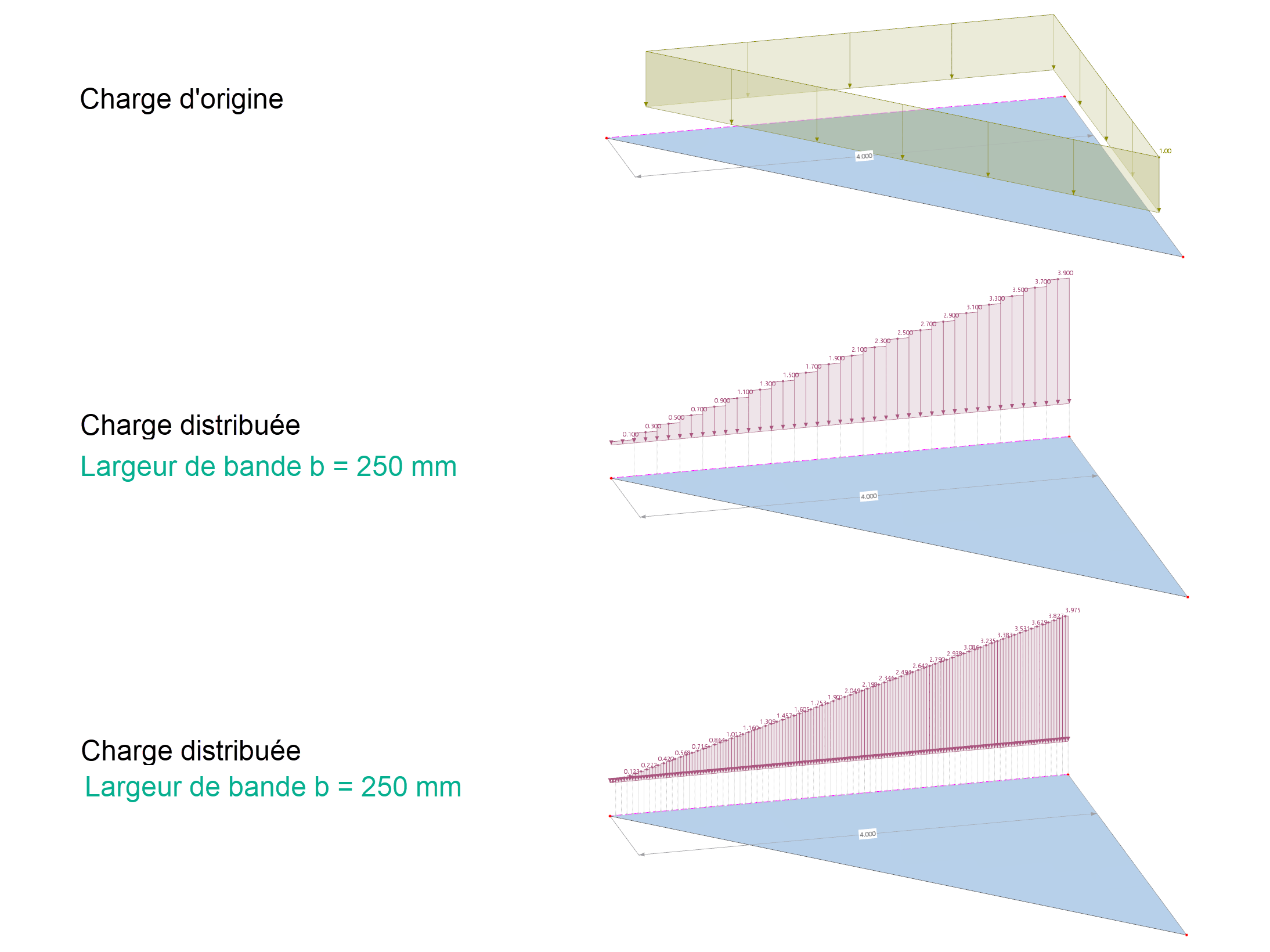

Le paramètre « Largeur de la bande » permet de contrôler la largeur d’une bande. Dans l’image suivante, différentes valeurs de la largeur de la bande ont été appliquées, ce qui illustre leur influence.
Was ist der Glättungsfaktor?
Der Glättungsfaktor steuert, wie stark die Verteilungslasten über die Flächenstreifen hinweg geglättet werden sollen. Ein niedriger Wert bedeutet eine geringe bis keine Glättung. Les charges de distribution sont alors disponibles car elles ont été calculées à l’aide de la méthode des bandes. Ein hoher Wert hingegen bedeutet eine starke Glättung der Verteilungslasten.

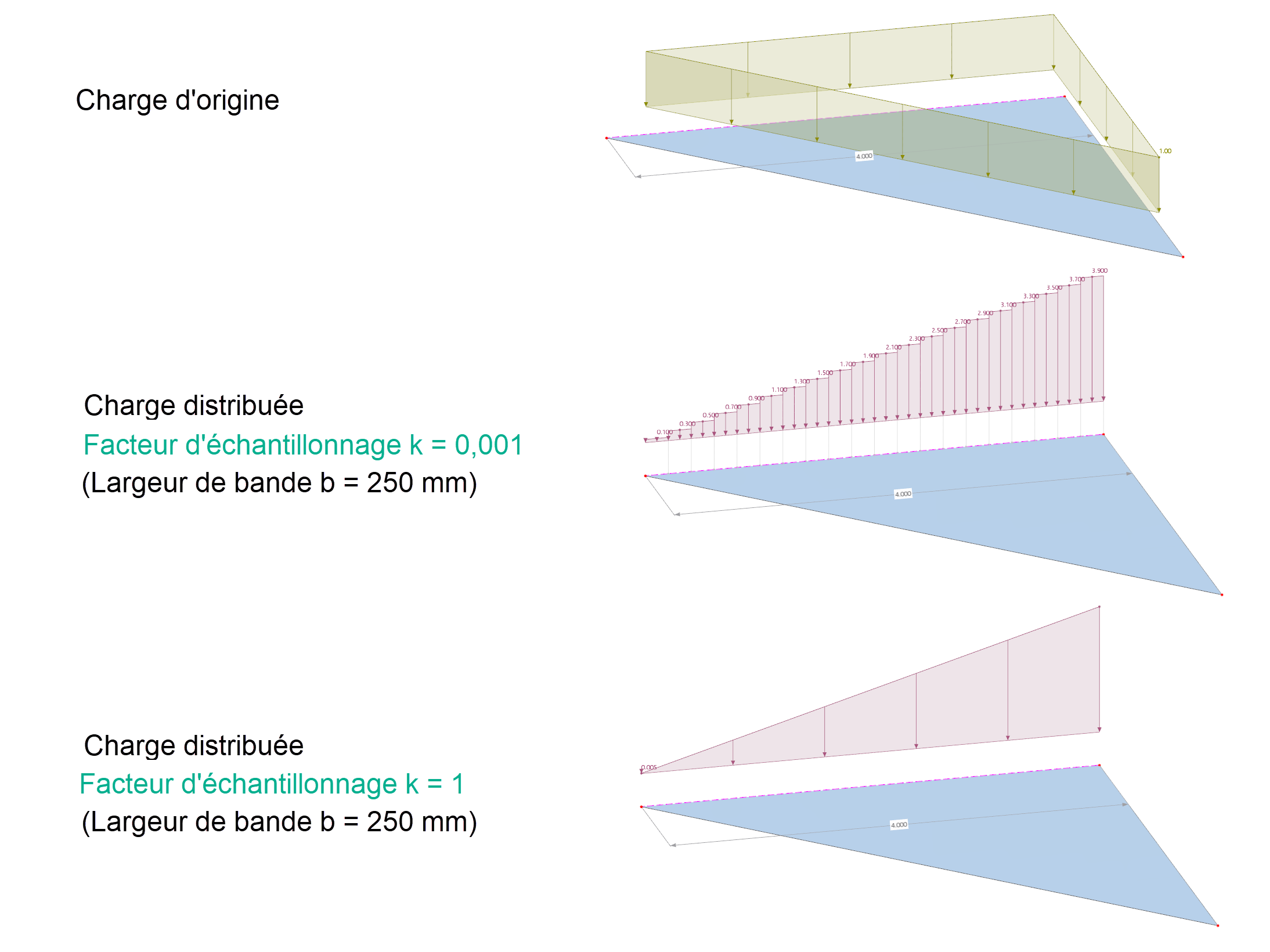

Folgende Abbildung zeigt die Lastverteilung bei einem sehr kleinen und einem sehr großen Glättungsfaktor.
Nombre minimal de bandes sur la surface
Mit diesem Parameter lässt sich die Anzahl der Flächenstreifen unabhängig von der definierten Flächenstreifenbreite auf einen Mindestwert pro Fläche erhöhen. Standardmäßig beträgt die Mindestanzahl 20. Dieser Wert kann bei Bedarf aber auch reduziert werden.
