- CO1=CC2
- CO2=CC1+CC2
- CR2*=CO1 ó CO2
Pregunta
¿Qué combinaciones de resultados puedo diseñar con el programa RF-/JOINTS Pro y a qué debo prestar atención?
Respuesta:
El módulo adicional RF-JOINTS está dividido en varios grupos de uniones. Consulte la siguiente FAQ.Por lo tanto, no hay una respuesta directa a los aspectos especiales del cálculo como en esta FAQ.

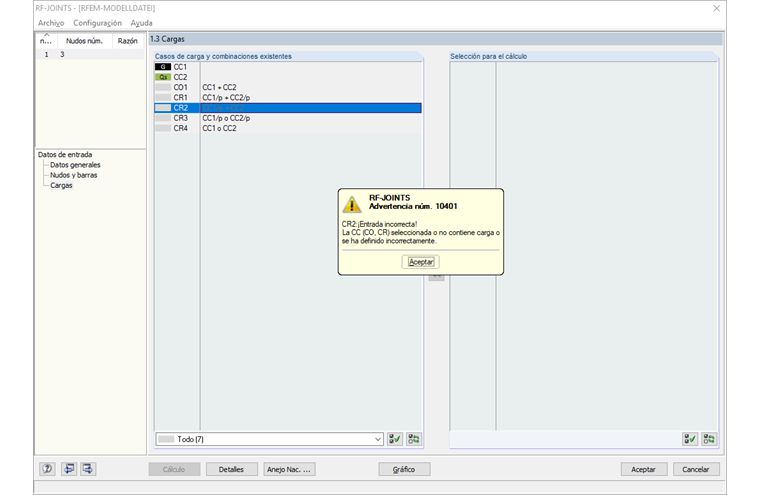

Sin embargo, a diferencia del módulo adicional RF-/TIMBER Pro descrito en la FAQ mencionada, es obvio que los módulos adicionales RF-/JOINTS no pueden diseñar EC2, incluso si se cambia manualmente el LDC, por ejemplo en el RF -/JOINTS Timber - Steel to Timber (ver imagen 01).
Además, esto también se aplica a los módulos adicionales RF̩GLASS y RF-/CONCRETE NL.

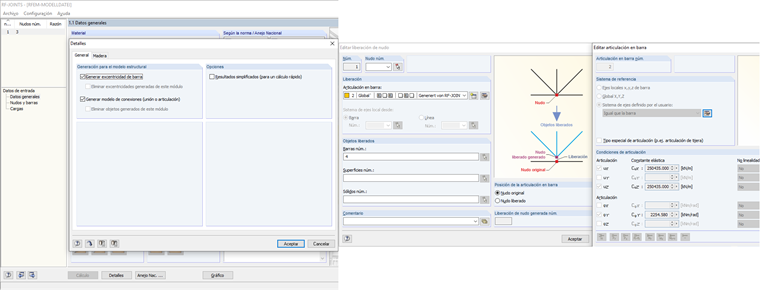

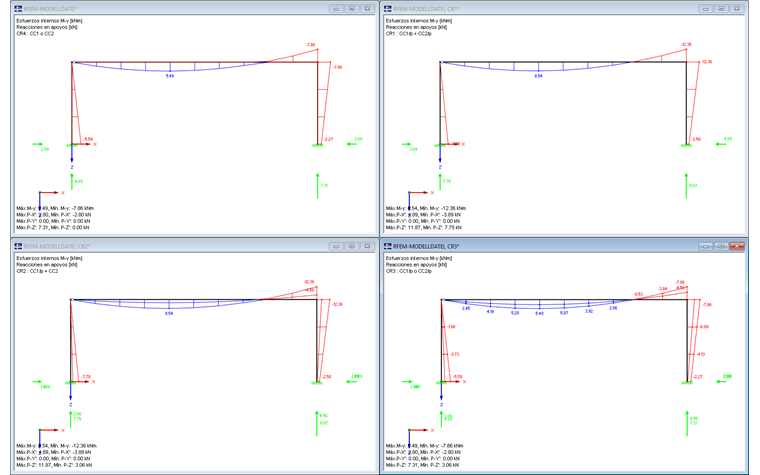

Esto se debe a que se exportan las rigideces en el programa en el caso de algunos grupos de uniones del módulo adicional RF-/JOINTS. Para cálculos no lineales, no se permite la superposición con combinaciones de resultados. En el caso de la segunda combinación de resultados mencionada anteriormente, hay una característica especial en la que la superposición ya no es conservativa, incluso en el caso de estructuras simples. El cálculo no se puede llevar a cabo correctamente manualmente al cambiar la CDC.
Sin embargo, si se debe superponer una combinación de resultados con adiciones constantes o alternativas, es necesario dividir EC2 en el archivo adjunto en combinaciones de cargas como a continuación.
Autor
El Sr. Kuhn es responsable del desarrollo de productos para estructuras de madera y proporciona soporte técnico a nuestros clientes.
