- KZ1 = ZS2
- KZ2 = ZS1 + ZS2
- KV2* = KZ1 nebo KZ2
Dotaz
Jakou kombinaci výsledků mohu posoudit v programu RF-/JOINTS a na co bych zde měl dávat pozor?
Odpověď:
Přídavný modul RF-/JOINTS je rozdělený do několika skupin přípojů. Viz také následující FAQ.Proto nelze paušálně odpovědět na zvláštnosti při posouzení jako v této FAQ.

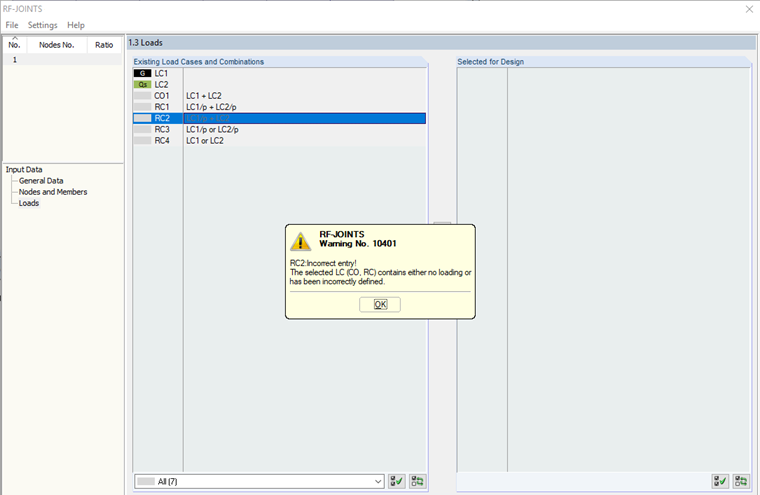

Na rozdíl od přídavného modulu RF-/TIMBER Pro, který je popsán ve zmíněné FAQ, je ovšem u modulů RF-/JOINTS zřejmé, že KV2 také není posouditelná s manuálním přenastavením TTZ například v modulu RF-/JOINTS Timber Steel to Timber (Obrázek 1).
Navíc to platí i pro přídavné moduly RF-GLASS a RF-/CONCRETE NL.

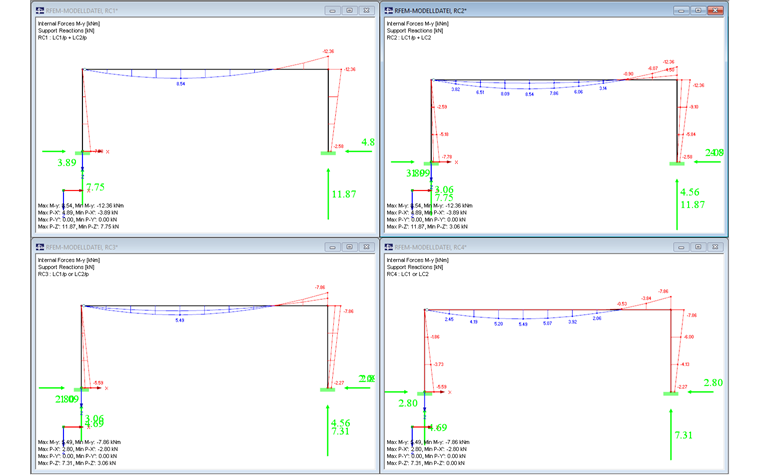

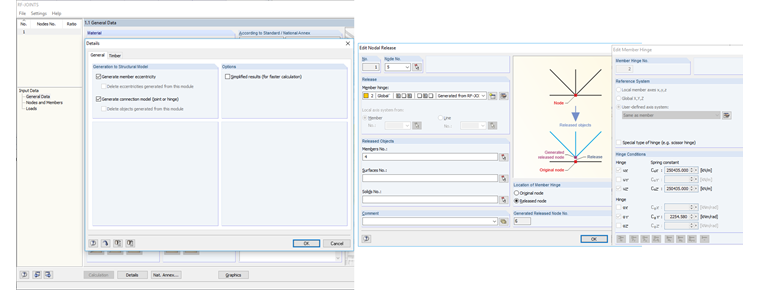

Důvodem je, že u některých skupin přípojů přídavného modulu RF-/JOINTS se exportují tuhosti do programu. Pro nelineární výpočty není superpozice s kombinacemi výsledků přípustná. V případě výše uvedené druhé kombinace výsledků je tu zvláštní vlastnost, že superpozice již není konzervativní ani v případě jednoduchých konstrukcí. Také ručním přenastavením TTZ nemůže posouzení proběhnout správně.
Nicméně pokud se má kombinace výsledků skládat se stálým a alternativním aditivem , je třeba KV2 v připojeném souboru rozdělit na kombinace zatížení následovně.
Autor
Ing. Kuhn je zodpovědný za vývoj produktů pro dřevěné konstrukce a poskytuje technickou podporu zákazníkům.
