Zohlednění kombinací výsledků a tříd trvání zatížení v modulu RF-/TIMBER Pro

Obecně je možné v programu RF-/TIMBER Pro posoudit všechny kombinace výsledků. V případě dřevěných konstrukcí je zvláštností, že rozhodující kombinace zatížení na základě třídy trvání zatížení (TTZ) není konstrukcí s největšími vnitřními silami.

U kombinací výsledků je nutné rozlišovat mezi 4 základními typy kombinací.

1. Stálé a aditivní (+/-) superpozice všech účinků.
2. Účinky se liší (stálé nebo proměnné), ale superponují se aditivně (+/-).
3. Všechny účinky stálé, ale superponované pomocí "nebo".
4. Všechny účinky proměnné, ale superponované pomocí "nebo".

Zvláštností v této souvislosti jsou kombinace z přídavného modulu RF-/DYNAM Pro. Zde se výsledky průběžně superponují a navíc se umocňují. Tyto kombinace jsou ovšem srovnatelné s třetí oben genannten Kombination vergleichbar.

Výsledky použité v programu TIMBER Pro pro každou kombinaci výsledků.

1. V připojeném souboru se použije maximální moment. TTZ "Krátkodobé" je správně zohledněno.
2. V jednoduchém příkladu je moment zohledněný správně. Nicméně podporový moment na spojitém nosníku může být zohledněn nesprávně. TTZ v KV2 je standardně považováno za "stálé". Posouzení se tak stává velmi nehospodárným a v tomto případě je třeba ho změnit (viz obrázek 2). U výše uvedeného spojitého nosníku však může být správná volba "stálé".
3. KV3 a KV4 jsou čistě vyhodnocení výsledků, které lze provést v každém návrhovém modulu.

Kombinace výsledků

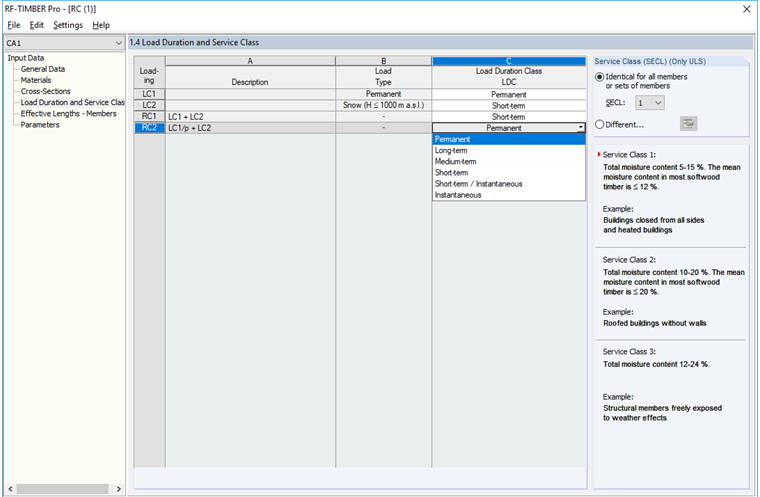

Přenastavení TTZ
