- СН1 = ЗГ2
- СН2 = ЗГ1+ЗГ2
- РС2*= СН1 или СН2
Вопрос
Какие расчетные сочетания можно рассчитывать в программе RF‑/JOINTS Pro и на что следует обратить внимание?
Ответ:
Дополнительный модуль RF-/JOINTS содержит в себе на несколько групп соединений. Для более подробной информации см. следующий FAQ.Поэтому однозначного ответа на особые аспекты расчета, как уже было сказано в данном FAQ, не существует.

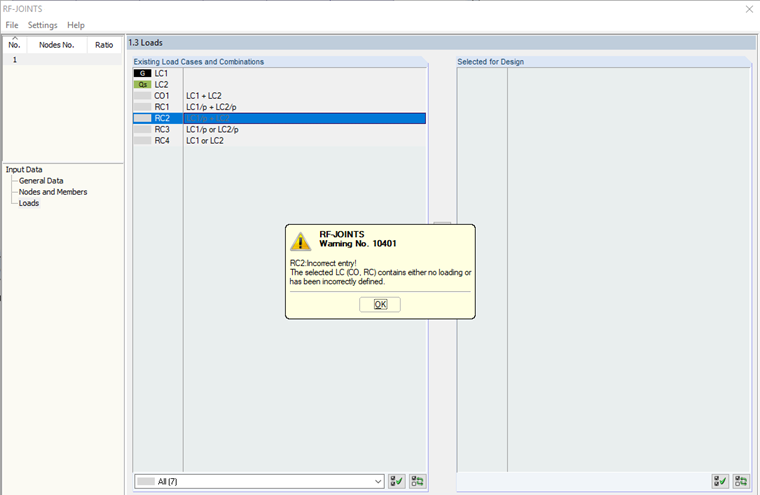

Однако, в отличие от дополнительного модуля RF-/TIMBER Pro, описанного в упомянутом FAQ, очевидно, что дополнительные модули RF-/JOINTS не могут рассчитать EC2, даже если, например, в модуле RF-/JOINTS Timber - Steel to Timber вручную изменить КДН (см. Рисунок 01).
То же касается и модулей RF̩-GLASS и RF-/CONCRETE NL.

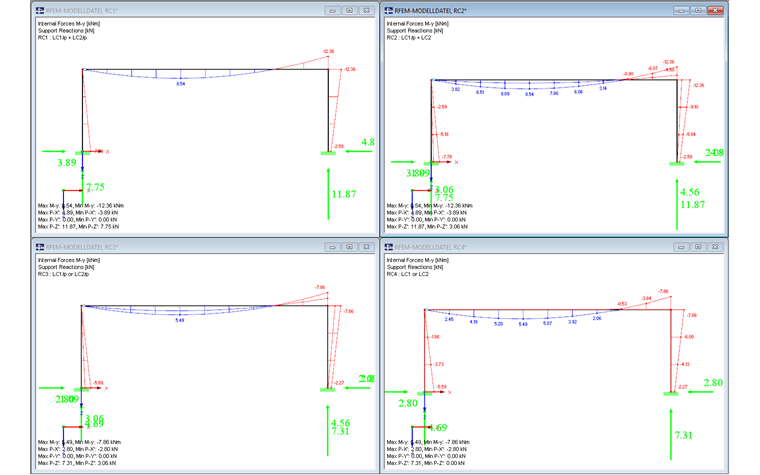

Причина в том, что у некоторых групп соединений из дополнительного модуля RF-/JOINTS экспортируются в программу значения жесткости, а для нелинейных расчетов суперпозиция с расчетными сочетаниями не допускается. К тому же, вышеупомянутое второе расчетное сочетание обладает дополнительной особенностью, где суперпозиция перестает быть консервативной даже в случае простых конструкций. Расчет так нельзя выполнить правильно даже путем ручного изменения КДН.
Так что, если расчетное сочетание должно быть совмещено с постоянным и альтернативным дополнением, тогда необходимо разделить EC2 в прикрепленном файле на отдельные сочетания нагрузок следующим образом:
Автор
Г-н Кун отвечает за разработку продуктов для деревянных конструкций и оказывает техническую поддержку нашим клиентам.
