- CO1 = CC2
- CO2 = CC1 + CC2
- RC2 * = CO1 ou CO2
Question
Quelles combinaisons de résultats puis-je calculer avec le programme RF-/JOINTS et quels sont les aspects à prendre en compte ?
Réponse:
Le module RF-/JOINTS est divisé en plusieurs groupes d'assemblages. Nous vous recommandons de consulter également cet article de notre FAQ à ce sujet.Il n'est donc pas possible d'appliquer la méthode décrite dans cette FAQ comme une solution universelle.

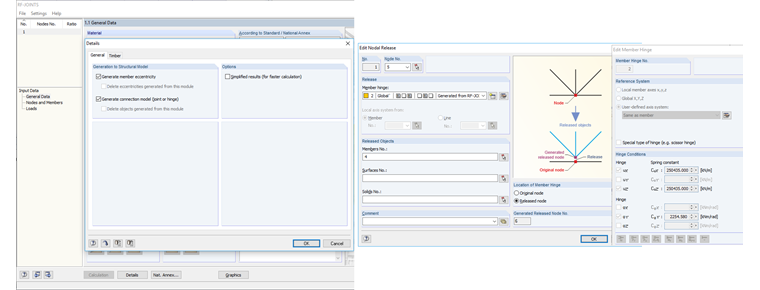

Contrairement à la procédure avec le module additionnel RF-/TIMBER Pro décrite dans l'article de la FAQ ci-dessus, le module RF-/JOINTS ne permet pas de concevoir la CR2 avec une modification manuelle de la CDC dans le module RF-/JOINTS TIMBER STEEL to TIMBER (Figure 01).
Il en va de même pour les modules RF-GLASS et RF-/CONCRETE NL.

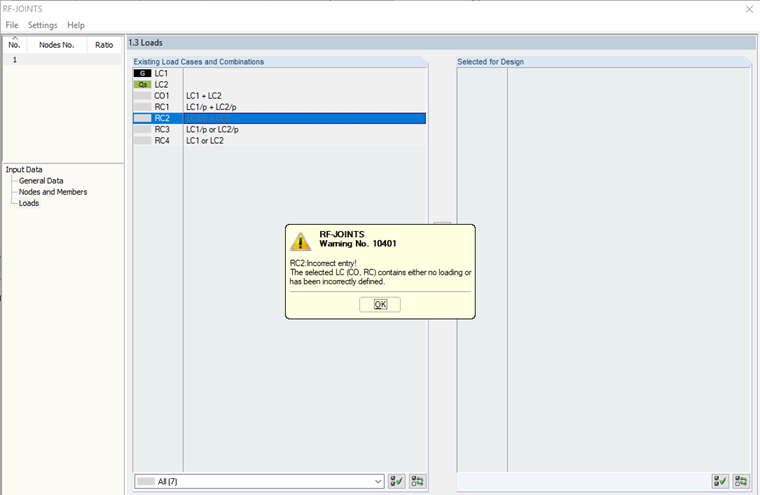

En effet, les rigidités sont exportées dans le programme pour certains groupes d'assemblages du module RF-/JOINTS. La superposition avec des combinaisons de résultats n'est pas autorisée pour les calculs non linéaires. La deuxième combinaison de résultats mentionnée présente la particularité que la superposition n'est plus conservatrice, même avec des systèmes simples. Même en modifiant manuellement la CDC, le calcul ne peut pas être effectué correctement dans ce cas.

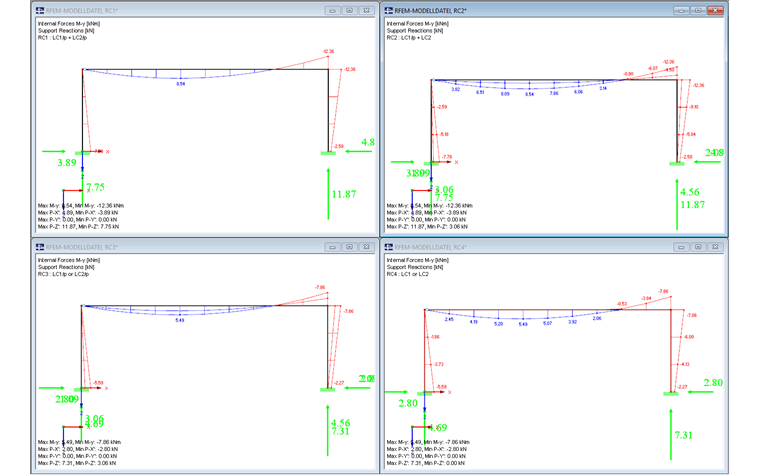

Si vous souhaitez toujours superposer une combinaison de résultats de manière permanente et alternative, vous devez diviser la CR2 du fichier joint en combinaisons de charges comme suit :
Auteur
M. Kuhn est responsable du développement de produits pour les structures en bois et fournit une assistance technique à nos clients.
Avez-vous des questions ?
