El modelo corresponde a una pequeña nave de acero que se ha diseñado utilizando imperfecciones globales y el método de la barra equivalente.
Además, cada conexión determinante para el cálculo se modeló una vez, en función de los esfuerzos internos envolventes.

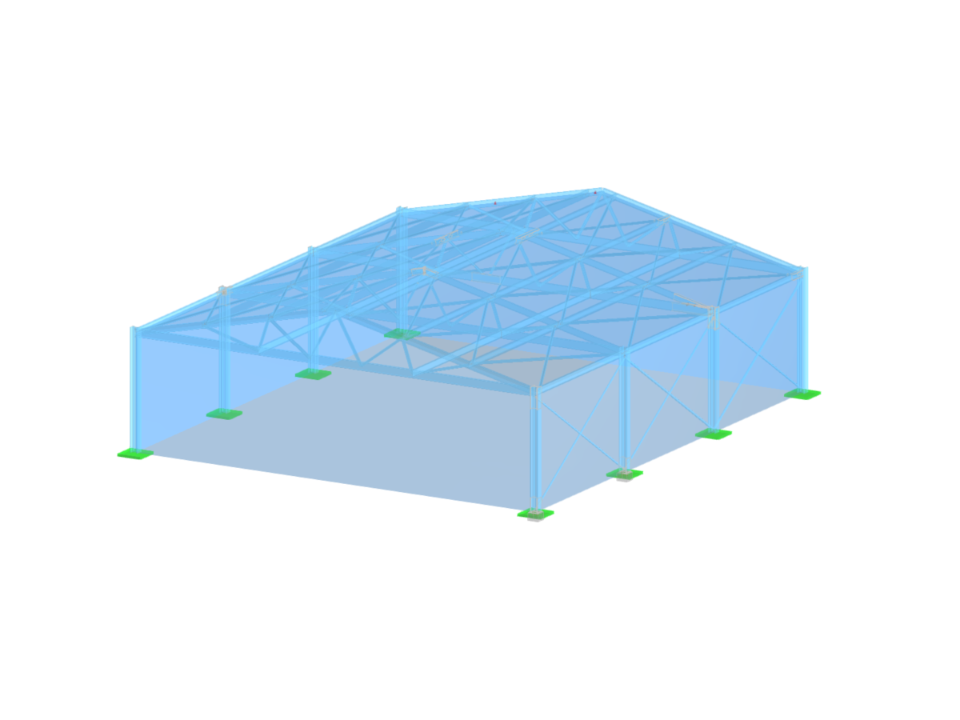

Nave de acero con conexiones determinantes
| Número de nudos | 90 |
| Número de líneas | 161 |
| Número de barras | 145 |
| Número de superficies | 7 |
| Número de sólidos | 0 |
| Número de casos de carga | 14 |
| Número de combinaciones de carga | 26 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 128.815 t |
| Dimensiones (métricas) | 13,002 x 5,000 x 15,000 m |
| Dimensiones (imperiales) | 42.66 x 16.4 x 49.21 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
