Le modèle correspond à une petite halle en acier qui a été calculée à l'aide des imperfections globales et de la méthode de barre équivalente.
De plus, chaque assemblage déterminant a été modélisé en se basant sur les efforts internes enveloppants.

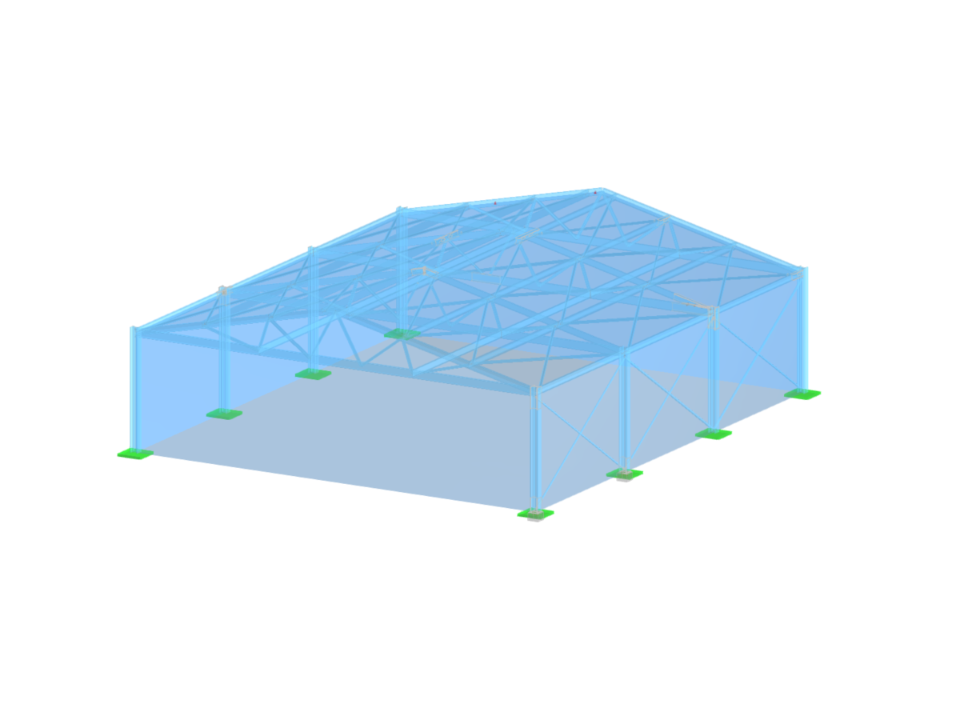

Halle en acier avec les assemblages déterminants
| Nombre de nœuds | 90 |
| Nombre de lignes | 161 |
| Nombre de barres | 145 |
| Nombre de surfaces | 7 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 14 |
| Nombre de combinaisons de charges | 26 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 128,815 t |
| Dimensions (métrique) | 13,002 x 5,000 x 15,000 m |
| Dimensions (impériales) | 42.66 x 16.4 x 49.21 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
