Модель соответствует небольшому стальному зданию, которое было рассчитано с использованием общих несовершенств и метода эквивалентных стержней.
Кроме того, было каждое определяющее расчет соединение один раз смоделировано на основе охватывающих внутренних сил.

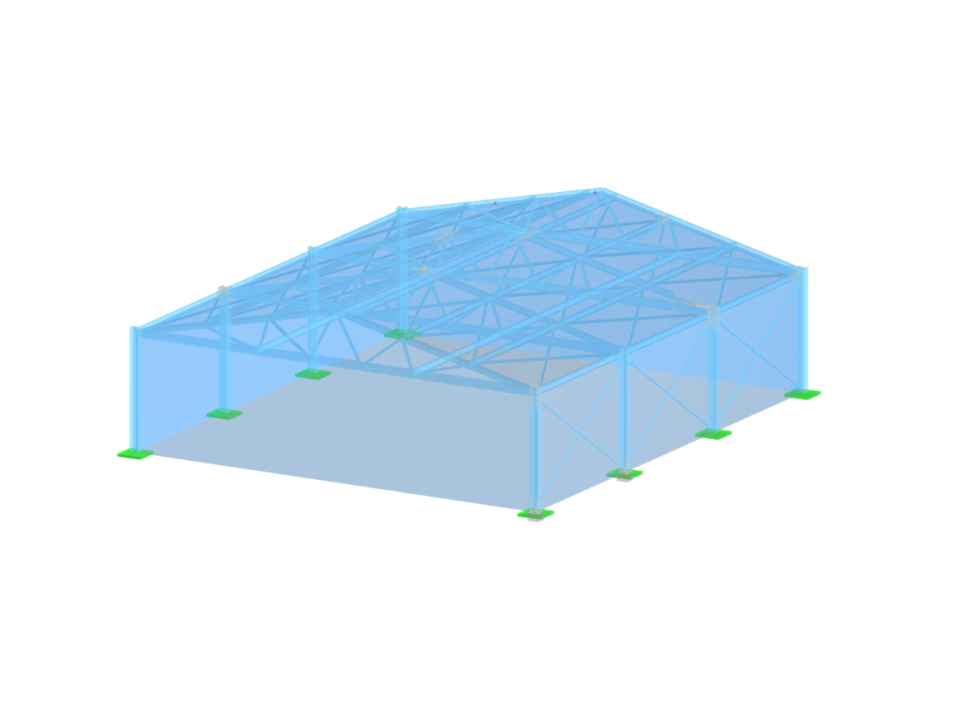

Стальная конструкция зала с определяющими соединениями
| Количество узлов | 90 |
| Количество линий | 161 |
| Количество стержней | 145 |
| Количество поверхностей | 7 |
| Количество тел | 0 |
| Количество загружений | 14 |
| Количество сочетаний нагрузок | 26 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 128,815 t |
| Размеры (метрические) | 13,002 x 5,000 x 15,000 m |
| Размеры (имперские) | 42.66 x 16.4 x 49.21 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
