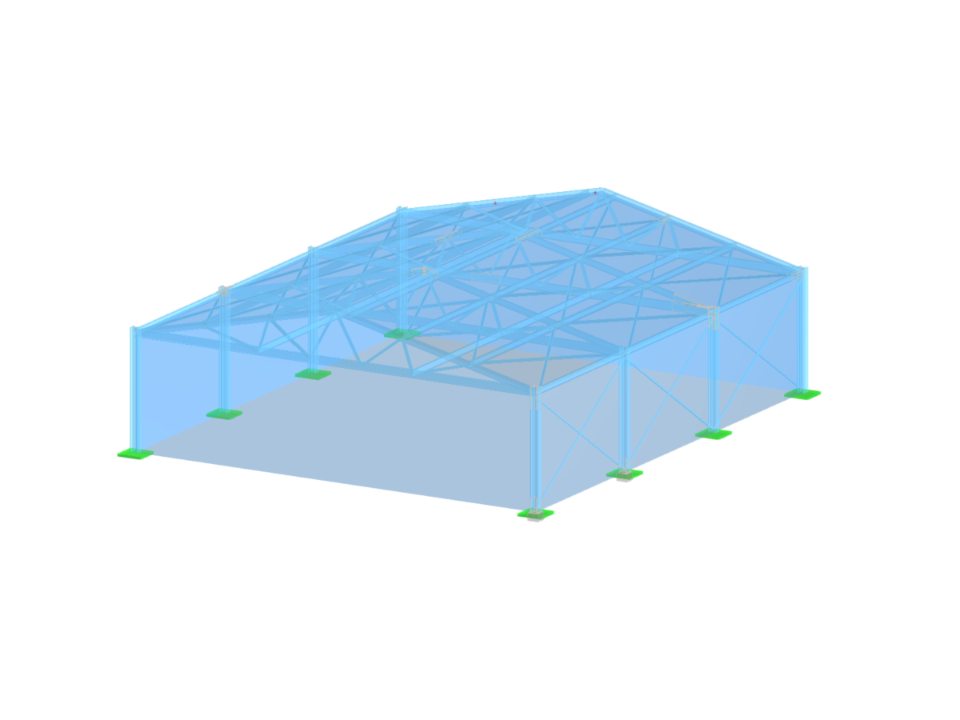

Il modello corrisponde a un piccolo capannone in acciaio che è stato progettato utilizzando le imperfezioni globali e il metodo dell'asta equivalente.
Inoltre, ogni collegamento determinante è stato modellato una volta, in base alle forze interne di inviluppo.
Capannone in acciaio con collegamenti direttivi
| Numero di nodi | 90 |
| Numero di linee | 161 |
| Numero di aste | 145 |
| Numero di superfici | 7 |
| Numero di solidi | 0 |
| Numero di casi di carico | 14 |
| Nr. di combinazioni di carico | 26 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 128,815 t |
| Dimensioni (metriche) | 13.002 x 5.000 x 15.000 m |
| Dimensioni (imperiali) | 42.66 x 16.4 x 49.21 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
