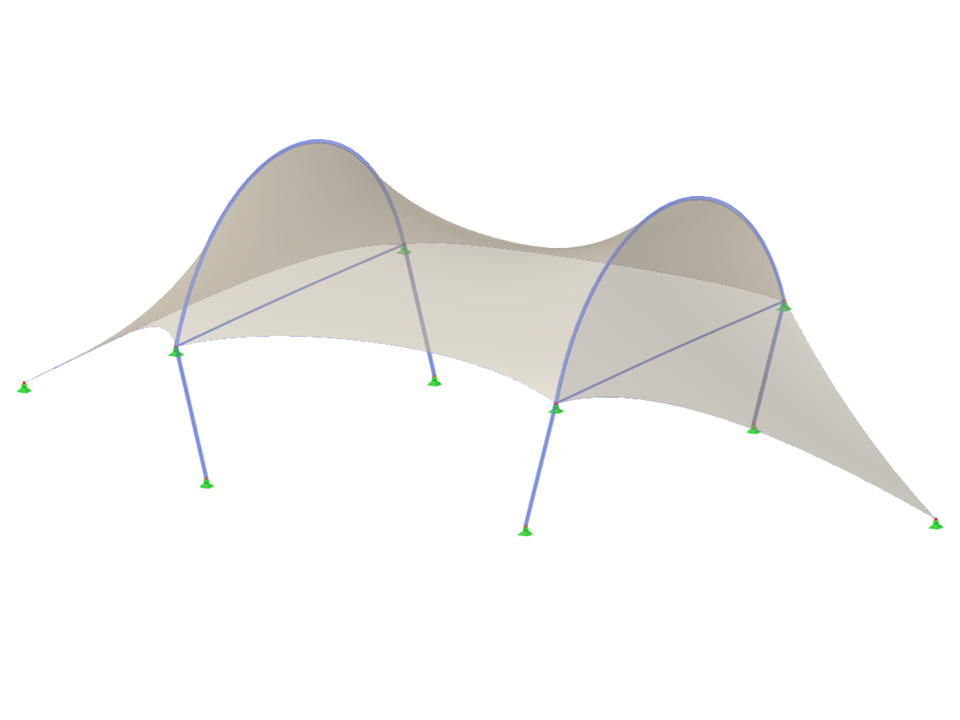

TMS030 | Estructura de membrana tensada

Los parámetros de los bloques se pueden editar dinámicamente
Número de nudos 10
Número de líneas 14
Número de barras 14
Número de superficies 3
Número de sólidos 0
Número de casos de carga 1
Número de combinaciones de carga 0
Número de combinaciones de resultados 0
Peso completo 0,960 t
Dimensiones (métricas) 24,000 x 6,500 x 10,400 m
Dimensiones (imperiales) 78.74 x 21.33 x 34.12 feet
