La contracción y la fluencia son propiedades de la deformación dependientes del tiempo del hormigón. Normalmente se deben considerar en el cálculo del estado límite de servicio. En el módulo adicional RF-CONCRETE Surfaces para RFEM 5, ahora es posible considerar la retracción del hormigón directamente en el módulo.
Modelo utilizado en

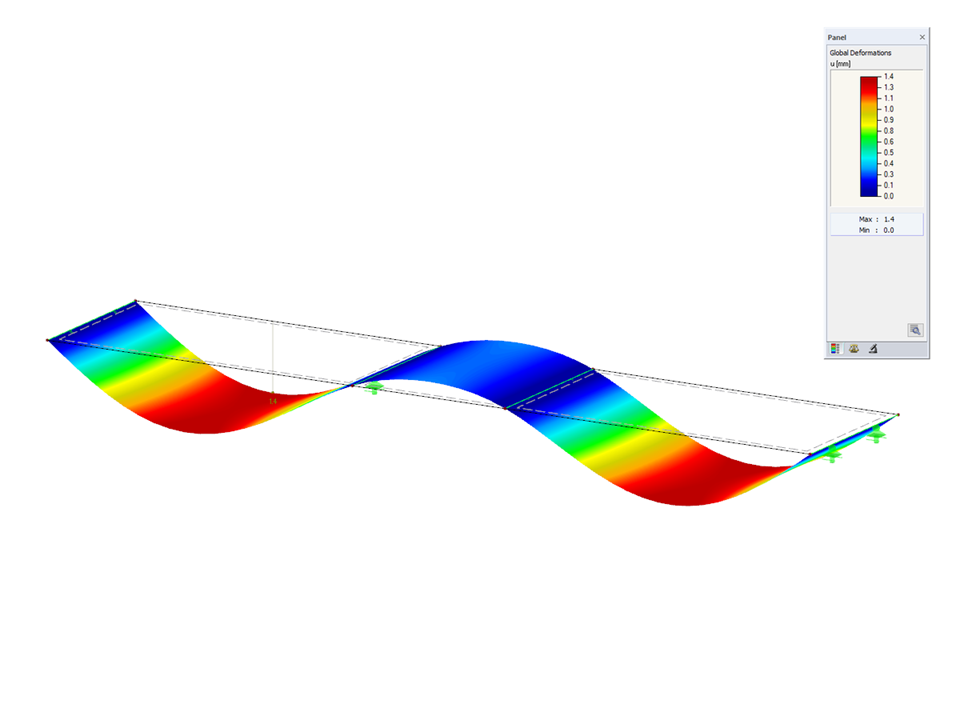

Losa de hormigón considerando la retracción
| Número de nudos | 8 |
| Número de líneas | 10 |
| Número de barras | 0 |
| Número de superficies | 3 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 16 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 9.000 t |
| Dimensiones (métricas) | 10,000 x 0,000 x 2,000 m |
| Dimensiones (imperiales) | 32.81 x 0 x 6.56 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
