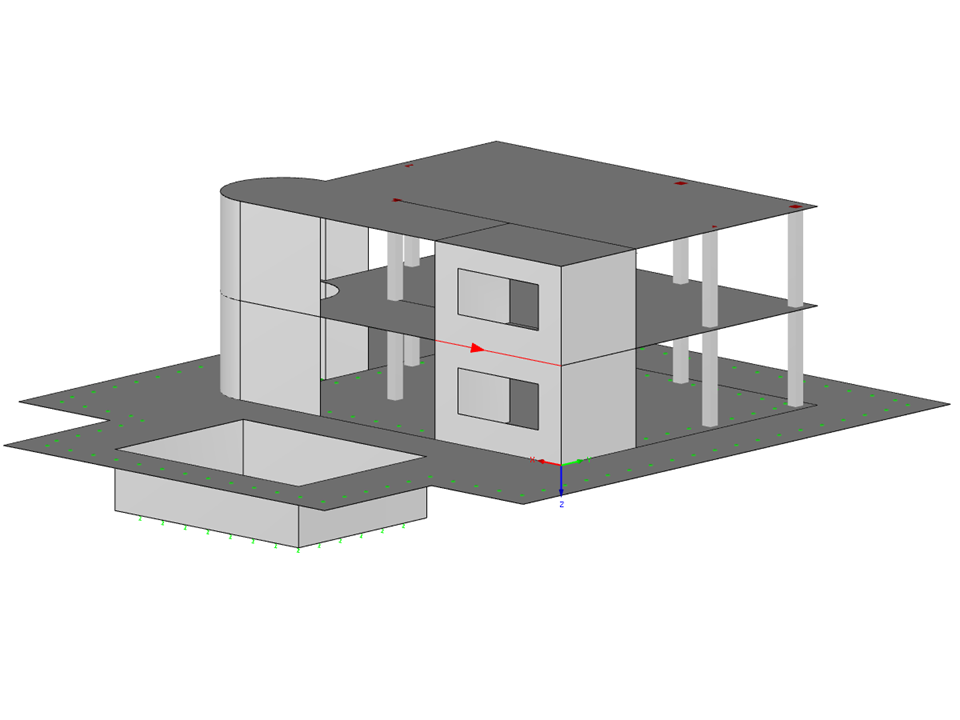

Este modelo representa un edificio de hormigón armado que puede abrirse con el programa de elementos finitos RFEM. Incluye elementos constructivos importantes como la cimentación, la losa de suelo y considera los asentamientos. También se ha utilizado en relación con el artículo de Knowledge Base 1654 para ilustrar casos prácticos reales.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Edificio de Hormigón Armada
| Número de nudos | 97 |
| Número de líneas | 101 |
| Número de barras | 22 |
| Número de superficies | 22 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 1 |
| Peso completo | 512,856 t |
| Dimensiones (métricas) | 22,000 x 25,000 x 9,335 m |
| Dimensiones (imperiales) | 72.18 x 82.02 x 30.63 feet |
| Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
