Stáhněte si zde model ohybově tuhého spoje nosníku s kontaktním tělesem a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model jsme použili v bezplatném webináři „Nejčastější chyby uživatelů v programech RFEM a RSTAB“, který byl pořádán 28. ledna 2021 v němčině (4. února 2021 v angličtině).
Model použitý v

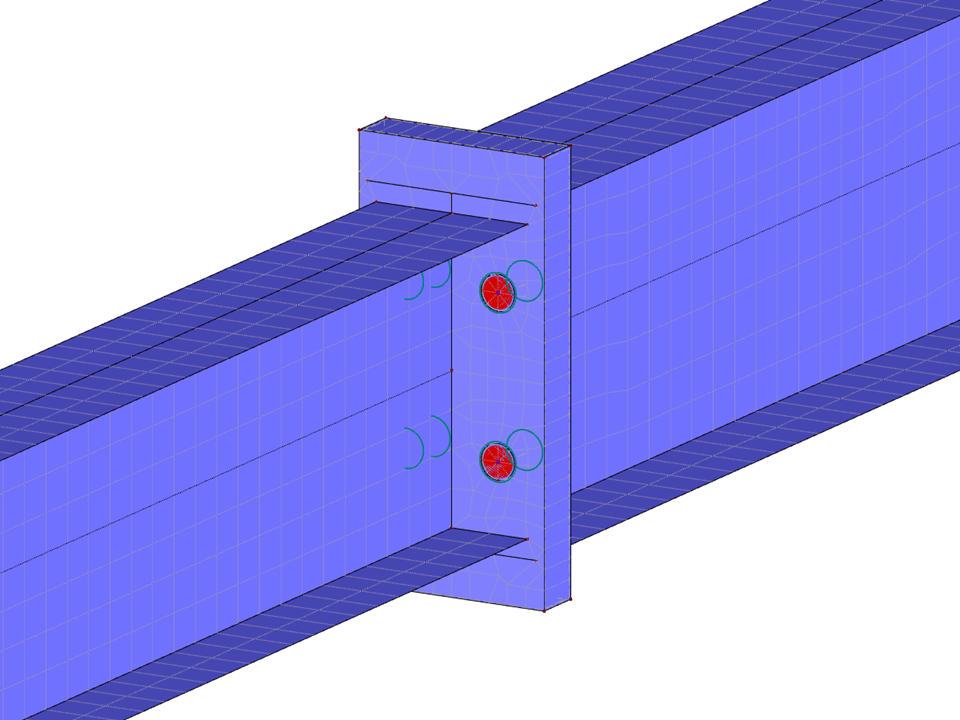

Ohybově tuhý spoj nosníku pomocí kontaktního tělesa
| Počet uzlů | 82 |
| Počet linií | 83 |
| Počet prutů | 8 |
| Počet ploch | 30 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,073 t |
| Rozměry (metrické) | 0,100 x 0,220 x 4,025 m |
| Rozměry (imperiální) | 0.33 x 0.72 x 13.21 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
