Scarica il modello di un collegamento di trave rigida con solido di contatto qui e aprilo con il programma di elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito 'Gli errori più comuni degli utenti con RFEM e RSTAB' presentato nella versione tedesca il 28 gennaio 2021 (4 febbraio 2021, in inglese).
Modello utilizzato in

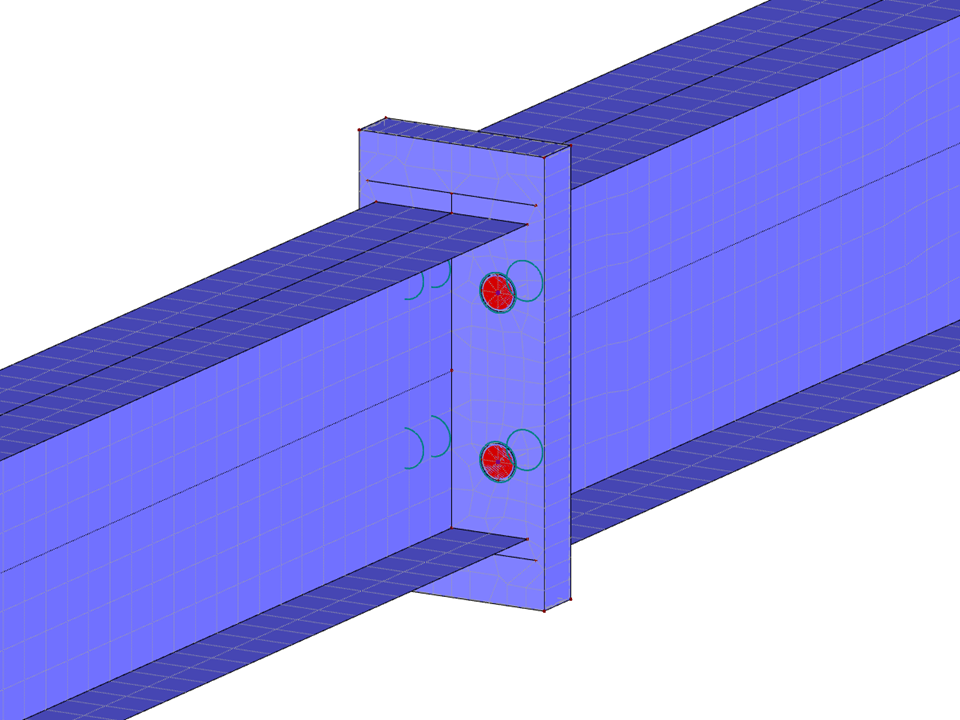

Collegamento trave rigida con solido di contatto
| Numero di nodi | 82 |
| Numero di linee | 83 |
| Numero di aste | 8 |
| Numero di superfici | 30 |
| Numero di solidi | 1 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,073 t |
| Dimensioni (metriche) | 0.100 x 0.220 x 4.025 m |
| Dimensioni (imperiali) | 0.33 x 0.72 x 13.21 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
