问题
直接从 AutoCAD 导入模型时,“样条线”的形状有时不正确。
回复:

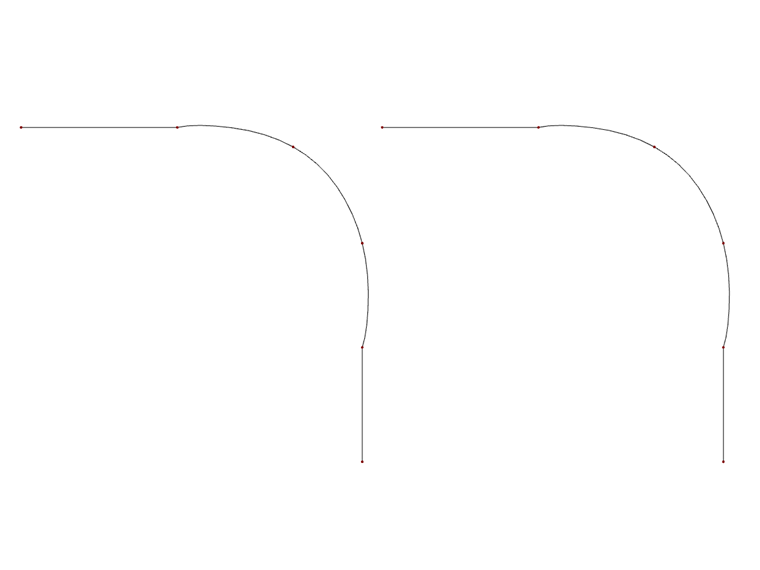

在 AutoCAD 中,您可以创建两种不同类型的样条线 - 使用近似点或控制顶点。 RFEM 支持第一种方法。 这些将作为 B 样条线导入。
第二种线类型对应于 NURBS 线。 虽然它们可以在 RFEM 5 中建模,但接口不支持这种类型。 控制顶点被用作定义 B 样条的“近似点”。 这导致了不同的形状。
因此,可以修改相应的行作为解决方法。 最合适的线类型可能是 Bezier-Spline。
您有什么问题想问的吗?
