Quando si importa un modello direttamente da AutoCAD, la forma della "spline" a volte non è corretta.

Q: Quando si importa un modello direttamente da AutoCAD, la forma della "spline" a volte non è corretta.

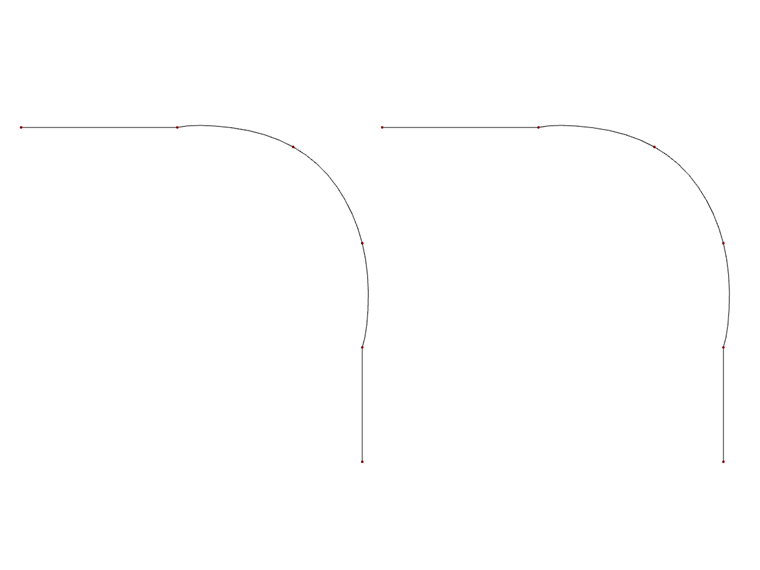

In AutoCAD, è possibile creare due diversi tipi di SPLINE - con i punti di approssimazione o con i vertici di controllo. RFEM unterstützt Erstere. Diese werden als B-Spline-Linien importiert.Die zweite Linienart hingegen entspricht eigentlich den NURBS-Linien. Obgleich diese in RFEM 5 modelliert werden können, unterstützt die Schnittstelle diesen Typen nicht. Die Kontrollscheitelpunkte werden als "Anpassungspunkte" für die Definition einer B-Spline angesetzt. Dadurch ergibt sich eine abweichende Form.Als Workaround bietet sich daher die Modifizierung der entsprechenden Linien an. Am besten geeignet ist hier wohl der Linientyp Bezier-Spline.

Question

Quando si importa un modello direttamente da AutoCAD, la forma della "spline" a volte non &#232; corretta.

Accepted Answer

In AutoCAD, &#232; possibile creare due diversi tipi di SPLINE - con i punti di approssimazione o con i vertici di controllo. RFEM unterst&#252;tzt Erstere. Diese werden als B-Spline-Linien importiert.Die zweite Linienart hingegen entspricht eigentlich den NURBS-Linien. Obgleich diese in RFEM 5 modelliert werden k&#246;nnen, unterst&#252;tzt die Schnittstelle diesen Typen nicht. Die Kontrollscheitelpunkte werden als "Anpassungspunkte" f&#252;r die Definition einer B-Spline angesetzt. Dadurch ergibt sich eine abweichende Form.Als Workaround bietet sich daher die Modifizierung der entsprechenden Linien an. Am besten geeignet ist hier wohl der Linientyp Bezier-Spline.
