Domanda:

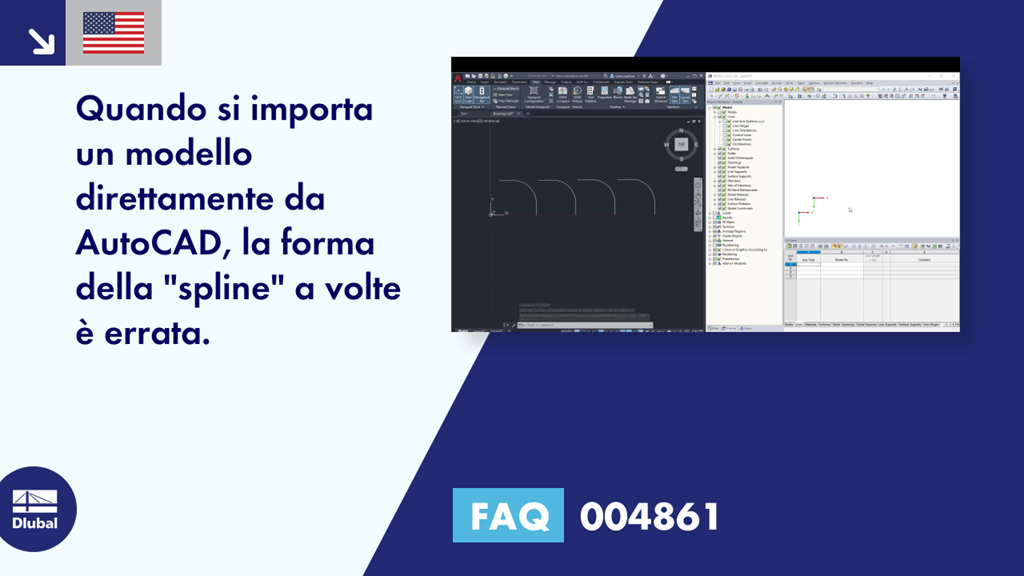

Quando si importa un modello direttamente da AutoCAD, la forma della "spline" a volte è errata.
Risposta:
In AutoCAD, è possibile creare due diversi tipi di SPLINE - con i punti di approssimazione o con i vertici di controllo. RFEM supporta il primo. Questi vengono importati come linee B-spline.
Il secondo tipo di linea, invece, corrisponde alle linee NURBS. Sebbene possano essere modellati in RFEM 5, l'interfaccia non supporta questo tipo. I vertici di controllo vengono applicati come "punti di approssimazione" per la definizione di una B-spline. Ciò si traduce in una forma diversa.
Come soluzione alternativa, è quindi possibile modificare le linee corrispondenti. Il tipo di linea più adatto è probabilmente la spline di Bezier.
