问题
为什么在将数据导出到 Revit 时有时会删除 RFEM/RSTAB 中的结果?
回复:
Dlubal 软件和 Revit 之间的接口在内部使用所谓的全局唯一标识符 (GUID) 工作。 在 Revit 中,为每个对象分配一个 GUID。 在导入和导出过程中,该 GUID 会通过该接口进行传递,并添加到相应的 Dlubal Software 对象(杆件、面等)中。 通过使用 GUID,可以在两个方向上进行更新,只更新受更改影响的对象。 其他对象不受影响。 这可以在数据交换过程中实现更好的兼容性。

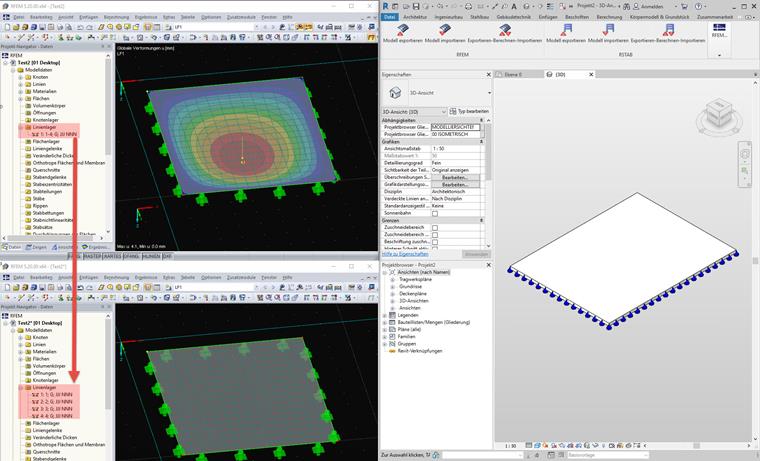

比较假设 Revit 中的每个对象在 Dlubal 软件应用程序中都有一个对应的副本。 例如,Revit 会单独处理每条线支座。 在 RFEM 中如果将一种线支座类型分配给多条线,则在 RFEM 中导出到 Revit 时会自动复制线支座类型。 每个复制品都分配一条线。 然后可以进行 1:1 的比较(见图)。
由于所描述的接口功能以及随之而来的修改 Dlubal 软件的模型数据,不排除其结果可能被删除。 因此,建议在计算之前将模型导出到 Revit。 结果可以在第二个导出过程中进行追溯传输。
