回复:
两种生成器的前提条件是使用3D模型类型。 对于二维模型,程序中没有相应的几何参数。

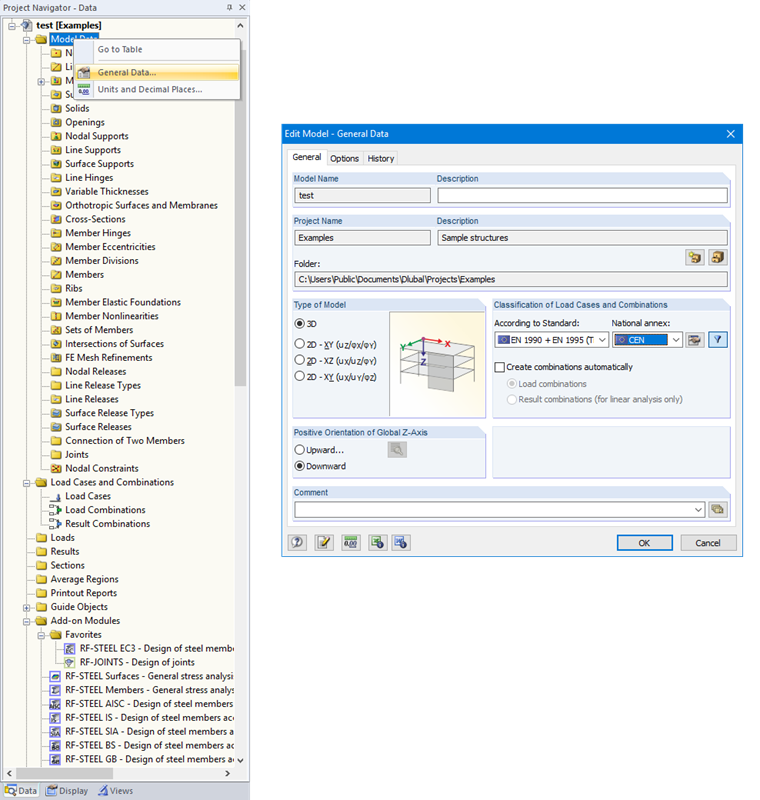

模型类型在模型的基本数据中定义。 在数据导航器中用鼠标右键点击“模型数据”,然后使用上下文菜单中的“基本数据”选项,可以打开相应的对话框(见图 01)。
如果更改模型类型,则可能需要调整建模方式(支座、节点)。
两种生成器的前提条件是使用3D模型类型。 对于二维模型,程序中没有相应的几何参数。
模型类型在模型的基本数据中定义。 在数据导航器中用鼠标右键点击“模型数据”,然后使用上下文菜单中的“基本数据”选项,可以打开相应的对话框(见图 01)。
如果更改模型类型,则可能需要调整建模方式(支座、节点)。
RFEM 和 RSTAB 模型可以另存为 3D glTF 模型(*.glb 和 *.glTF 格式)。 然后在谷歌或 Baylon 的 3D 查看器中详细查看。 戴上虚拟现实眼镜(例如 Oculus)可以“漫步”在结构中。
您可以使用 JavaScript 将 3D glTF 模型集成到您的网站中(在德儒巴网站上下载模型): “在网络和 AR 中轻松显示交互式 3D 模型” .
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
