激活正常使用极限状态设计后,可以在窗口 1.3 面中调整设置。在窗口 1.3 中选择裂缝宽度限值选项卡。 在右侧,您可以找到“约束作用下的最小配筋”。 如果勾选“在最初的 28 天内肯定会形成裂缝”复选框,则可以输入控制 fct,eff,As,min的系数。 见图 02。
问题
附加模块 RF‑CONCRETE Surfaces 中是否可以使用自定义的 fct,eff来限制内部约束产生的裂缝宽度?
回复:

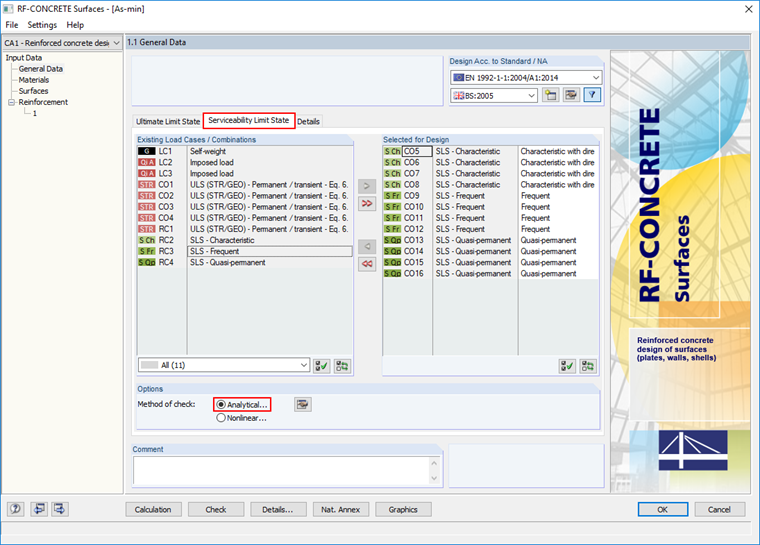

为了在 RF‑CONCRETE 中确定由于约束(水化热导出)产生的最小配筋,必须在窗口 1.1 基本数据的“正常使用极限状态”选项卡中至少选择一个荷载工况或 CO 进行设计。 在该选项卡中默认激活正常使用极限状态设计的分析方法。 见图 01。激活正常使用极限状态设计后,可以在窗口 1.3 面中调整设置。在窗口 1.3 中选择裂缝宽度限值选项卡。 在右侧,您可以找到“约束作用下的最小配筋”。 如果勾选“在最初的 28 天内肯定会形成裂缝”复选框,则可以输入控制 fct,eff,As,min的系数。 见图 02。
