Вопрос
Возможно ли в дополнительном модуле RF ‑ CONCRETE Surfaces ограничить ширину трещин из-за внутренних ограничений и с помощью настраиваемых fct, eff ?

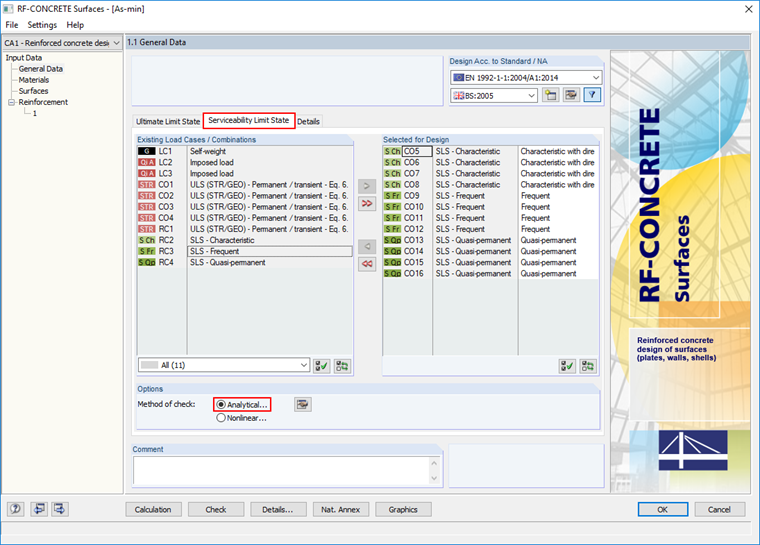

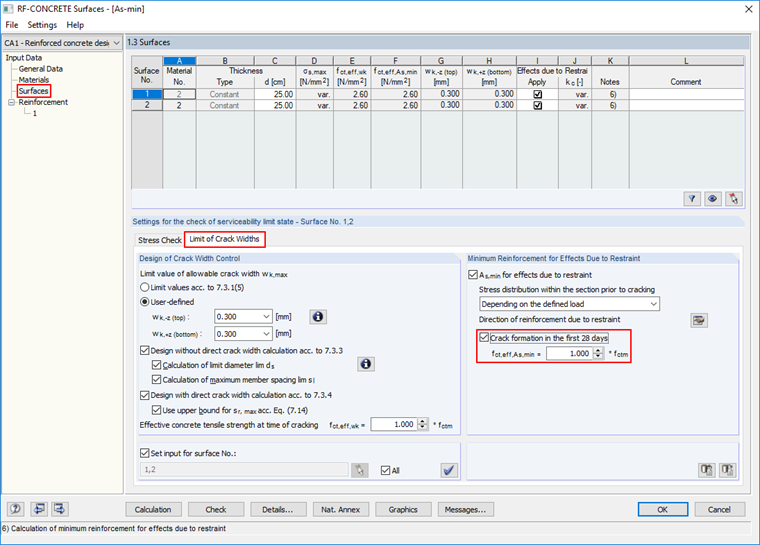

После активации расчета предельного состояния по пригодности к эксплуатации, вы можете настроить параметры в окне 1.3 Поверхности. Для этого перейдите на вкладку «Предел ширины трещин» в окне 1.3. С правой стороны вы можете найти «Минимальное усиление для эффектов за счет ограничения». При установке флажка «Трещина с достоверностью в течение первых 28 дней» можно ввести коэффициент для контроля fct, eff, As, min. (см. Рисунок 02).
В аддоне Расчёт железобетонных конструкций для RFEM 6 можно выполнить расчёт на огнестойкость железобетонных стен и плит по упрощенному табличному методу (EN 1992-1-2, глава 5.4.2 и таблица 5.8 и 5.9).
В аддоне Расчёт железобетонных конструкций у вас есть возможность задать существующую вертикально ориентированную арматуру на продавливание. Это затем учитывается при расчёте на продавливание.
У вас есть отдельные сечения колонн и стены с наклонной геометрией и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но и для сечения любой формы.
В аддоне Расчёт железобетонных конструкций можно выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
