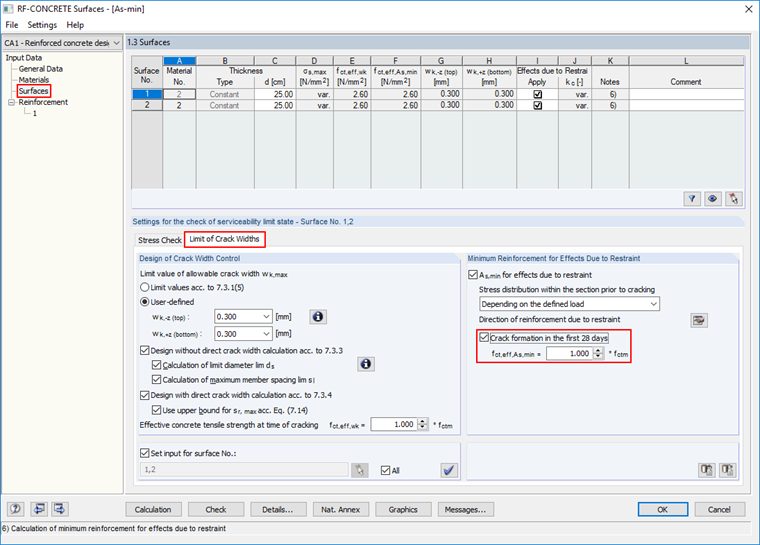

Po aktivaci posouzení mezního stavu použitelnosti je možné upravit nastavení v dialogu 1.3 Plochy. Za tímto účelem přejděte v dialogu 1.3 do záložky Omezení šířky trhlin. Na pravé straně se nachází "Minimální výztuž pro účinky vynucených přetvoření". Pokud je zaškrtnuto políčko "Vznik trhlin před dosažením 28 dní", je možné zadat součinitel fct,eff,As,min. Viz obrázek 2.
Dotaz
Je možné v přídavném modulu RF-CONCRETE Surfaces omezit šířky trhlin vlivem vnitřního vetknutí a pomocí nastavitelného fct,eff?
Po aktivaci posouzení mezního stavu použitelnosti je možné upravit nastavení v dialogu 1.3 Plochy. Za tímto účelem přejděte v dialogu 1.3 do záložky Omezení šířky trhlin. Na pravé straně se nachází "Minimální výztuž pro účinky vynucených přetvoření". Pokud je zaškrtnuto políčko "Vznik trhlin před dosažením 28 dní", je možné zadat součinitel fct,eff,As,min. Viz obrázek 2.
![Model vrstev v přídavném modulu RF-CONCRETE NL](/cs/webimage/008910/589250/KB_1574_01-en.png?mw=512&hash=a72fd19ceac0836b2285f55846f4f64d1c90f4eb)
![Metoda posouzení 1 - Konfigurace mezního stavu únosnosti](/cs/webimage/044297/3647458/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Deska z drátkobetonu](/cs/webimage/041372/3534262/Modellbild_Stahlfaserbetonplatte_2.png?mw=512&hash=6ea606fd7627bc9cb2c12bf354831b59d98fe4b8)
![Rozpětí podle obr. 5.2 z [1]](/cs/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
![Funkce 002828 | Posouzení desek a stěn na požární odolnost metodou zjednodušených tabulek](/cs/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V addonu Posouzení železobetonových konstrukcí pro RFEM 6 můžete provést posouzení požární odolnosti železobetonových stěn a desek metodou zjednodušených tabulek (EN 1992-1-2, kapitola 5.4.2 a tabulky 5.8 a 5.9).
![Funkce 002826 | Výztuž na protlačení](/cs/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V addonu Posouzení železobetonových konstrukcí máte možnost zadat navrženou svislou výztuž proti protlačení. Ta se pak zohlední při posouzení na protlačení.
![Funkce 002801 | Posouzení na protlačení pro všechny tvary průřezů](/cs/webimage/048276/3781178/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
To není žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
![Funkce 002691 | Zjednodušené posouzení požární odolnosti pro sloupy podle 5.3.2 a pro nosníky podle 5.6, EN 1992-1-2](/cs/webimage/044608/3639258/44608_EN.png?mw=512&hash=11fe02254090f730dd1ed077d6012d8b839e5b1f)
V addonu Posouzení železobetonových konstrukcí je možné provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
