Después de activar el cálculo del estado límite de servicio, puede ajustar la configuración en la Ventana 1.3 Superficies. Para ello, cambie a la pestaña Límite de anchos de fisura en la ventana 1.3. En el lado derecho, puede encontrar el "Refuerzo mínimo para los efectos debidos a la restricción". Si selecciona la casilla de verificación "Formación de fisuras con certeza en los primeros 28 días", es posible introducir el factor para controlar fct, eff, As, min. Ver imagen 02.
Pregunta
¿Es posible en el módulo adicional RF-CONCRETE Surfaces limitar los anchos de fisura debido a la restricción interna y con la función personalizada fct, eff ?

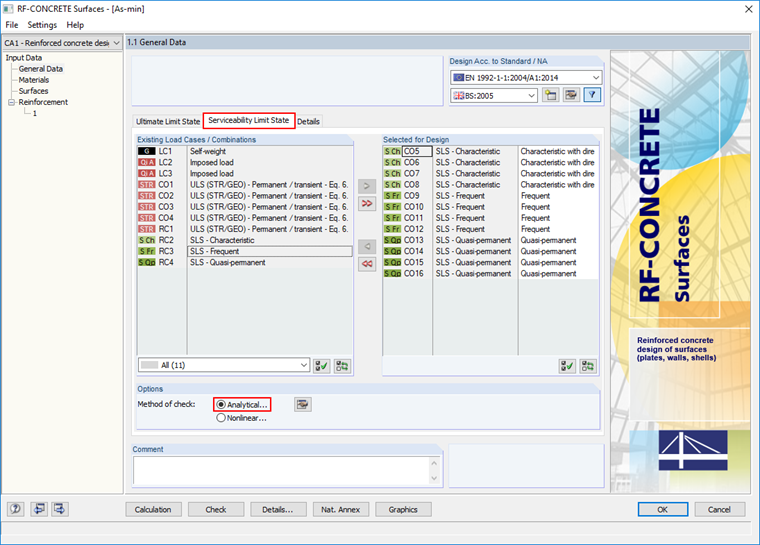

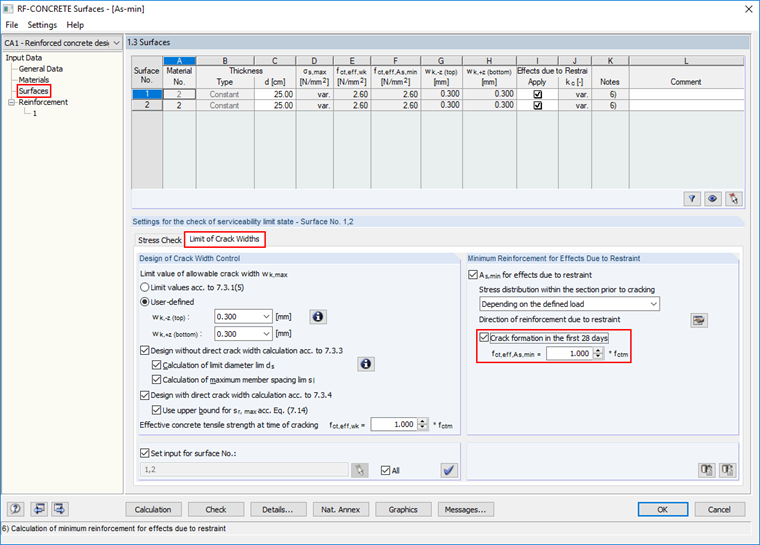

Después de activar el cálculo del estado límite de servicio, puede ajustar la configuración en la Ventana 1.3 Superficies. Para ello, cambie a la pestaña Límite de anchos de fisura en la ventana 1.3. En el lado derecho, puede encontrar el "Refuerzo mínimo para los efectos debidos a la restricción". Si selecciona la casilla de verificación "Formación de fisuras con certeza en los primeros 28 días", es posible introducir el factor para controlar fct, eff, As, min. Ver imagen 02.
